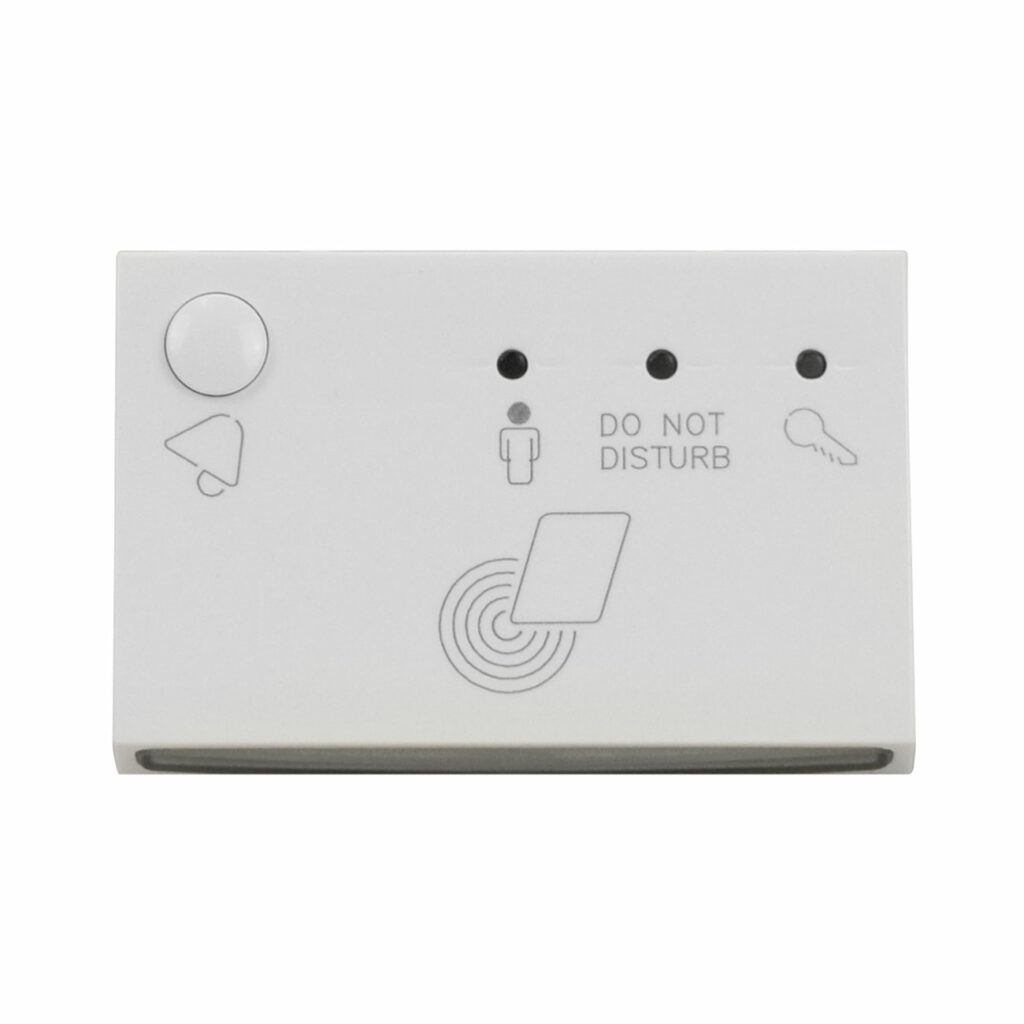

Fornitura di dispositivo lettore esterno di carte transponder tipo AVE 441GA01-M in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare e di gestire le funzioni di base anche in modalità Stand-Alone. Il lettore esterno inoltre è in grado di comunicare, attraverso un interfaccia seriale half-duplex (RS-485) denominata ARMBus, con altri dispositivi quali centralina di camera stand-alone (53GA72-T/TM), centralina di camera in rete (53AR01-485 lettore interno di carte transponder (44XGA30-M), termostato ambiente (441GA52-T) e programmatore/scrittore di carte (SCR-ALBM1). Esso è dotato di due ingressi ausiliari per la rilevazione dello stato di contatti puliti (liberi da potenziale) e di quattro uscite a relè (sempre a contatto pulito). 3 moduli S44. Colore Bianco RAL1013.
- Caratteristiche tecniche:
- Meccanica:
- Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
- Sporgenza max da filo-frutti: 9 mm (da filo placca)
- Illuminazione zona attiva: mediante LED blu ad alta efficienza
- Grado di protezione: IP40
- Morsettiere: 2 + 2 + 10 poli 12A – 250V
- Connettore di programmazione: Jack stereo femmina d=2,5mm
- Compatibile con tutti gli elementi del Sistema 44
- Connessioni:
- Morsetto A Verde — Polo “A” linea RS-485
- Morsetto B Verde — Polo “B” linea RS-485
- Morsetto – Nero — Negativo Alimentazione (comune ingressi)
- Morsetto + Nero — Positivo Alimentazione
- Morsetto 1 Verde — IN_AUX1 (Rilevazione “STATO CAMERA”) 442GA01-M / IN_AUX1 (Ingresso Pulsante “CAMPANELLO”) 442GA02-M
- Morsetto 2 Verde — IN_AUX2 (Ingresso Pulsante “LUCE CORTESIA”)
- Morsetto 3 Verde — OUT_AUX1-A (Comando “LUCE CORTESIA”)
- Morsetto 4 Verde — OUT_AUX1-B (Comando “LUCE CORTESIA”)
- Morsetto 5 Verde — COM (Comune uscite 2, 3 e 4)
- Morsetto 6 Verde — OUT_AUX2 (Comando “ELETTROSERRATURA”)
- Morsetto 7 Verde — OUT_AUX3 (Comando “CAMPANELLO”)
- Morsetto 8 Verde — OUT_AUX4 (Ripetizione “OSPITE PRESENTE”)
- Meccanica:
