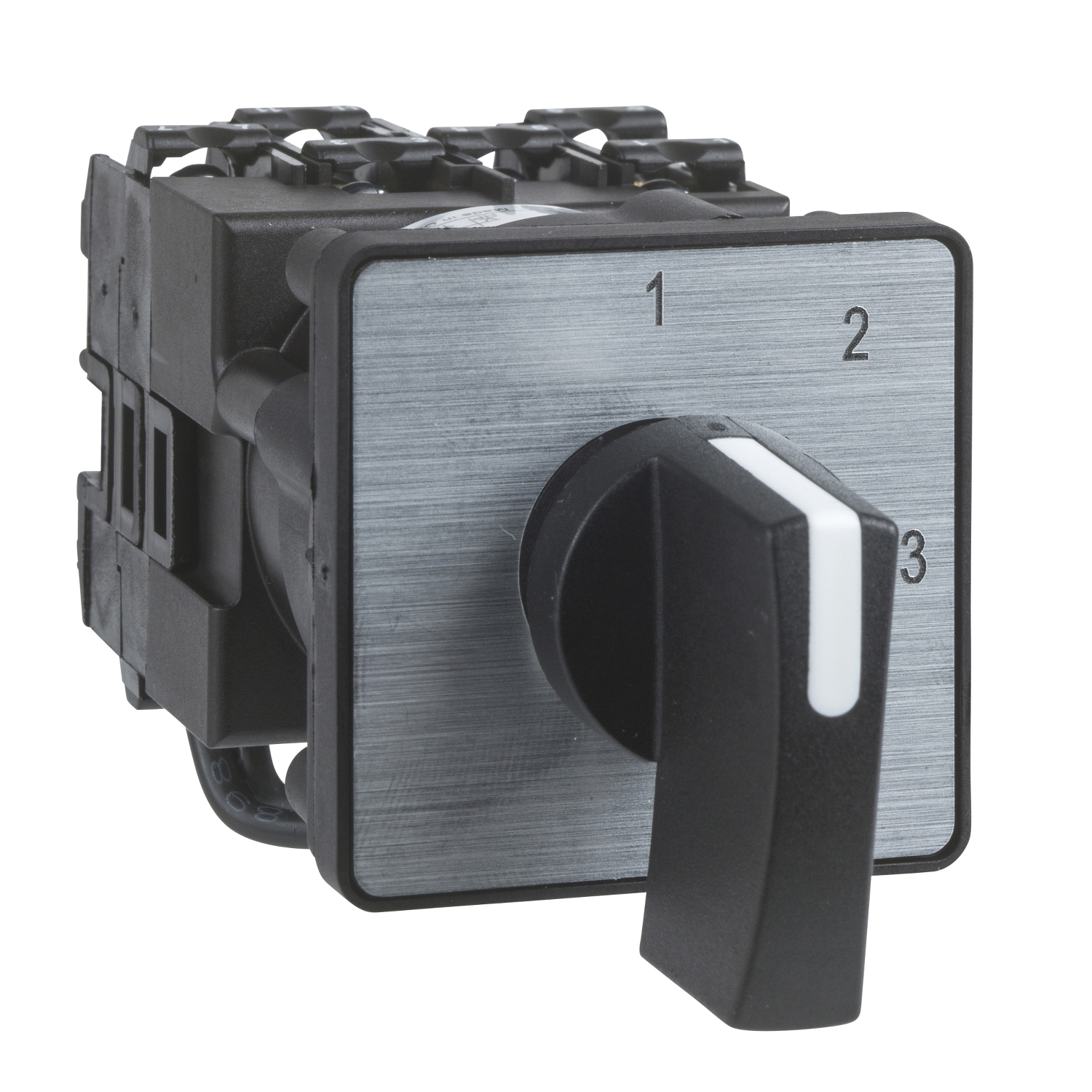

Interruttore a camme completo Harmony K, modello K2, per montaggio frontale, con corrente termica fino a 20 A e grado di protezione IP40. Adatto per manovre 0–Y–DELTA con più posizioni di commutazione, garantisce elevata affidabilità grazie all’apertura positiva, ai contatti ad apertura lenta e a un’alta durata meccanica ed elettrica. Ideale per applicazioni industriali di comando e selezione.
| Voce | Valore |
|---|---|
| Presentazione | Gamma Prodotto |
| Linea | Harmony K |
| Tipo Prodotto | Interruttore camma completo |
| Nome componente | K2 |
| Corrente termica convenzionale in aria (Ith) | 20 A |
| Installazione | Lato anteriore |
| Tipologia Fissaggio | Fissaggio multiplo |
| Presentazione legenda | Con metallico legenda, 0 – Y – delta nero contrassegni |
| Posizioni di commutazione | 0° – 60° – 120° |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Tensione nominale di isolamento (Ui) | 690 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Corrente termica convenzionale in cassetta (Ithe) | 16 A |
| Durata elettrica | 200000 cicli AC-23 / 200000 cicli AC-3 / 600000 cicli AC-15 / 600000 cicli AC-21 |
| Maximum operating rate | 2,5 cicli/m AC-21 / 2,5 cicli/m AC-23 / 2,5 cicli/m AC-3 / 8,333 cicli/m AC-15 |
| Corrente di cortocircuito | 10000 A |
| Protezione contro i cortocircuiti | 20 A cartuccia fusibile, tipo gG |
| Tensione nominale di tenuta ad impulso (Uimp) | 4 kV nella funzione di isolamento / 6 kV conforme a IEC 947-1 |
| Funzionamento dei contatti | Ad apertura lenta |
| Apertura positiva | Con |
| Collegamento elettrico (flessibile) | Morsetti a vite prigioniera, 2 x 1,5 mm² |
| Collegamento elettrico (solido) | Morsetti a vite prigioniera, 1 x 2,5 mm² |
| Durata meccanica | 1000000 cicli |
