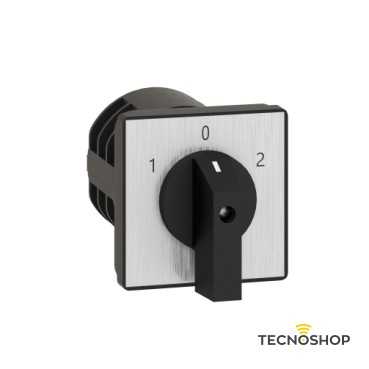

L’interruttore/commutatore a camme completo Harmony K63 di Schneider Electric ha 4 poli (4P). Presenta inoltre una tensione nominale di 63 ampere, una modalità di montaggio con morsetto a vite e un colore metallico con marcatura nera. Le marcature “1 – 0 – 2” indicano la posizione dell’interruttore. Grazie alle dimensioni compatte, a una facile integrazione con unità da 16 e 22 millimetri di diametro e a diverse funzioni di selezione, questo interruttore/commutatore a camme completo è progettato per soddisfare la maggior parte delle applicazioni industriali e di controllo dei processi. Le posizioni di commutazione sono poste a 60 gradi tra loro.
CARATTERISTICHE TECNICHE
| Gamma prodotto | Harmony K |
| Tipo prodotto | Interruttore camma completo |
| nome componente | K63 |
| Corrente termica convenzionale in aria [Ith] | 63 A |
| Installazione | Lato anteriore |
| Tipologia fissaggio | 4 fori |
| tipo testa di commutazione camma | Con piastra anteriore 64 x 64 mm |
| tipo di operatore | Nero maniglia |
| Chiusura a lucchetto manovra rotativa | Senza |
| presentazione legenda | Con metallico legenda, 1 – 0 – 2 nero contrassegni |
| funzione interruttore a camme | Commutatore |
| Ritorno | Senza |
| posizione spento | Con posizione spento (off) |
| Numero di poli | 4P |
| posizioni di commutazione | Sinistra: 0° – 300° Destra: 0° – 60° |
| grado di protezione IP | IP40 conforming to CEI 60529 |
| angolo di commutazione | 60 ° |
| Tensione nominale di isolamento [Ui] | 690 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Larghezza totale CAD | 64 mm |
| Altezza totale CAD | 64 mm |
| Profondità totale CAD | 154 mm |
| peso prodotto | 0,68 kg |
