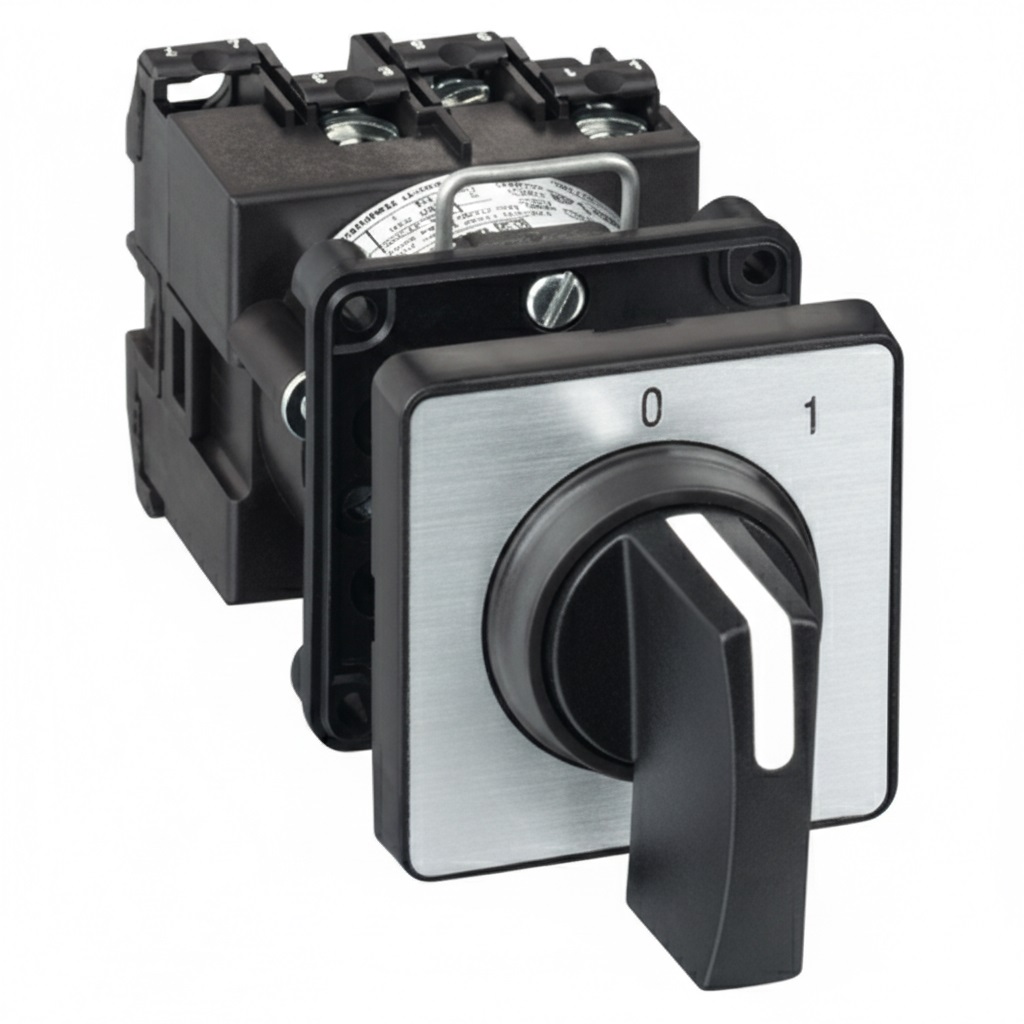

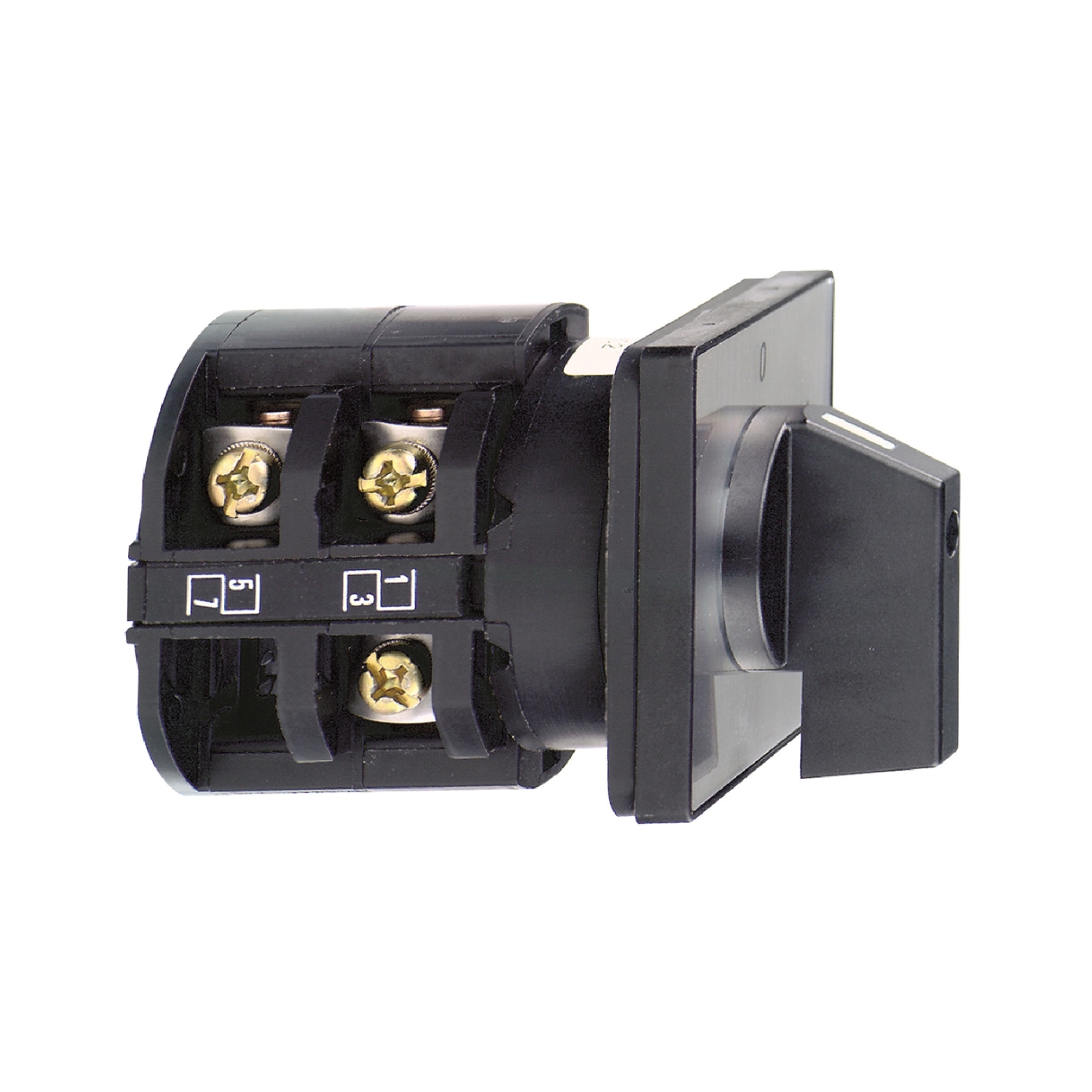

Harmony K30B002AP è un commutatore a camme a 2 poli, con angolo di commutazione di 60°, 32 A, montaggio a vite.K30B002AP fa parte della gamma di commutatori a camme Harmony K.
| Voce | Valore |
|---|---|
| Presentazione | Gamma Prodotto |
| Linea | Harmony K |
| Tipo Prodotto | Interruttore camma completo |
| Nome componente | K30 |
| Corrente termica convenzionale in aria (Ith) | 32 A |
| Montaggio Prodotto | Montaggio frontale |
| Tipologia Fissaggio | 4 fori |
| Tipo testa di commutazione camma | Con piastra anteriore 64 x 64 mm |
| Tipo di operatore | Nero maniglia |
| Chiusura a lucchetto manovra rotativa | Senza |
| Presentazione legenda | Con metallico legenda, 0 – 1 nero contrassegni |
| Funzione interruttore a camme | Interruttore |
| Ritorno | Senza |
| Posizione spento | Con posizione spento (off) |
| Numero di poli | 2P |
| Posizioni di commutazione | Destra: 0° – 60° |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Angolo di commutazione | 60° |
| Tensione nominale di isolamento (Ui) | 690 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Corrente di cortocircuito | 5000 A |
| Protezione contro i cortocircuiti | 50 A cartuccia fusibile, tipo gG |
| Tensione nominale di tenuta ad impulso (Uimp) | 6 kV conforme a EN 947-1 / IEC 947-1 |
| Funzionamento dei contatti | Ad apertura lenta |
| Apertura positiva | Con |
| Collegamento elettrico (flessibile) | Morsetti a vite prigioniera, 2 x 4 mm² |
| Collegamento elettrico (solido) | Morsetti a vite prigioniera, 2 x 6 mm² |
| Coppia di serraggio | 1,2 Nm |
