APPLICAZIONE
Regolatore idraulico brevettato che elimina i classici difetti di tali apparecchiature. Particolarmente adatto per il riempimento di cassoni di accumulo o cisterne.
VANTAGGI

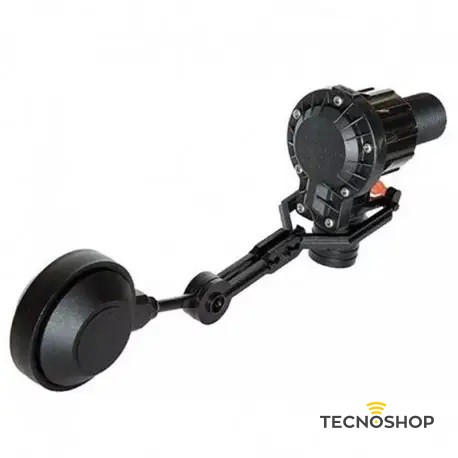

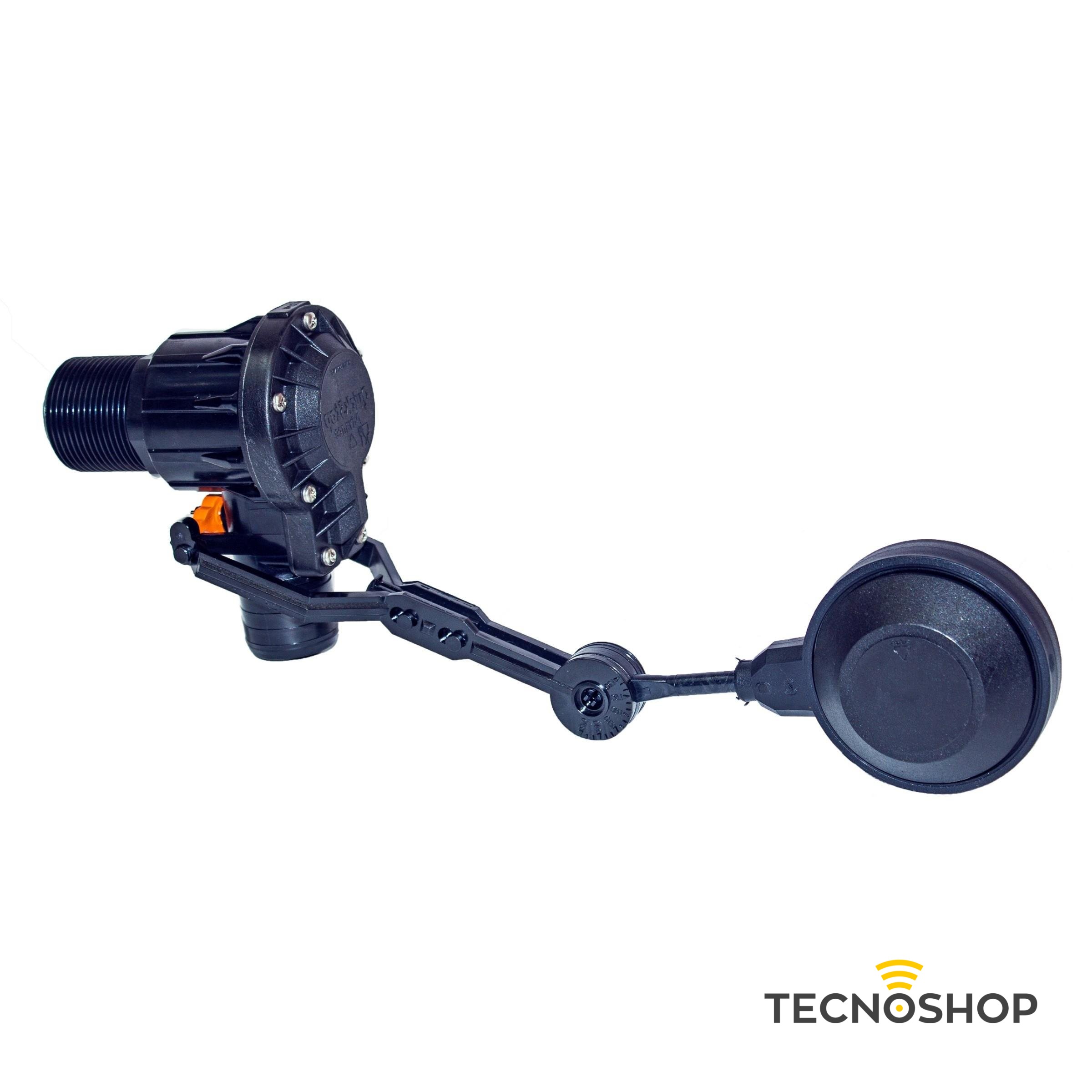

Dispositivo con meccanismo di funzionamento brevettato, il braccio snodato permette l’apertura e chiusura istantanea garantendo un alto flusso ed evitando stillicidio dell’acqua.
FUNZIONAMENTO

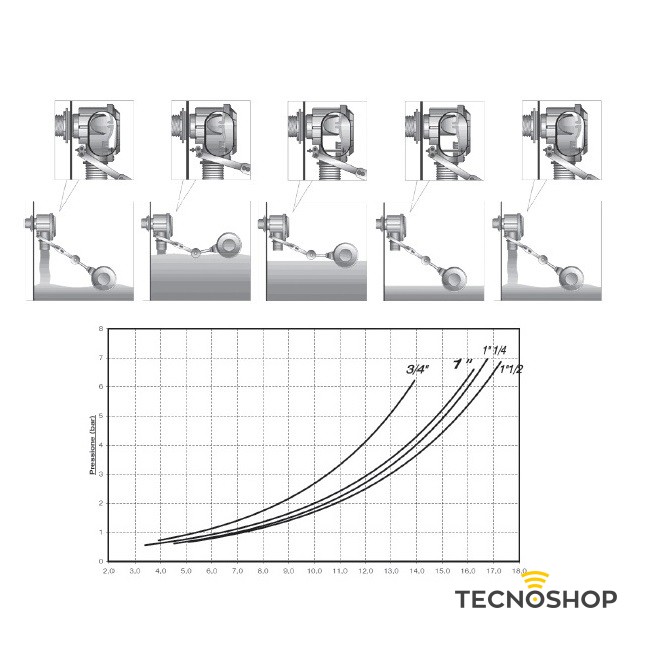

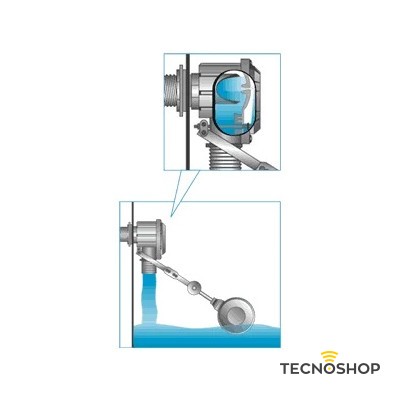

- Il funzionamento del dispositivo si basa sull’equilibrio idrodinamico di due zone comunicanti: in fase di mandata entrambe le zone sono in comunicazione con l’esterno e il flusso d’acqua permette lo spostamento della membrana (realizzata in gomma ad alta flessibilità) smaltendo così portate fino a 18 mc/ora.
- La fase di chiusura avviene con il semplice spostamento dell’otturatore che consente alla zona attiva di raggiungere la stessa pressione dell’impianto spingendo così la membrana in posizione di chiusura.
- La chiusura NON dipende quindi dalla forza esercitata sull’otturatore!
- In questa situazione si realizza un equilibrio idrodinamico capace di adattarsi a tutte le oscillazioni della pressione all’interno dell’impianto senza perdere nemmeno una goccia di acqua e svincolandosi dalla spinta sul galleggiante.
DATI TECNICI
| Temp. di funzionamento | 0 °C ÷ +50 °C |
| Temp. di immagazzinamento | -20 °C ÷ +80 °C |
| Sovrapressione | 10 bar |
| Servizio | Continuo |
| Pressione di Servizio | 0,2 – 6 bar |
| Contenitore | Policarbonato Atossico |
| Viteria | Acciaio Inox |
| Equipaggiato con filtro di ingresso | Si |
| Dimensioni | 240 x 80 x 50 mm (mod. 3/8″, 1/2″) 350 x 150 x 70 (mod. 3/4″ – 1″1/2) |
| Attacco | BSP (mod. 3/8″ – 1″1/2) BSP & NPT (mod. 3/4″ – 1″1/2) |
