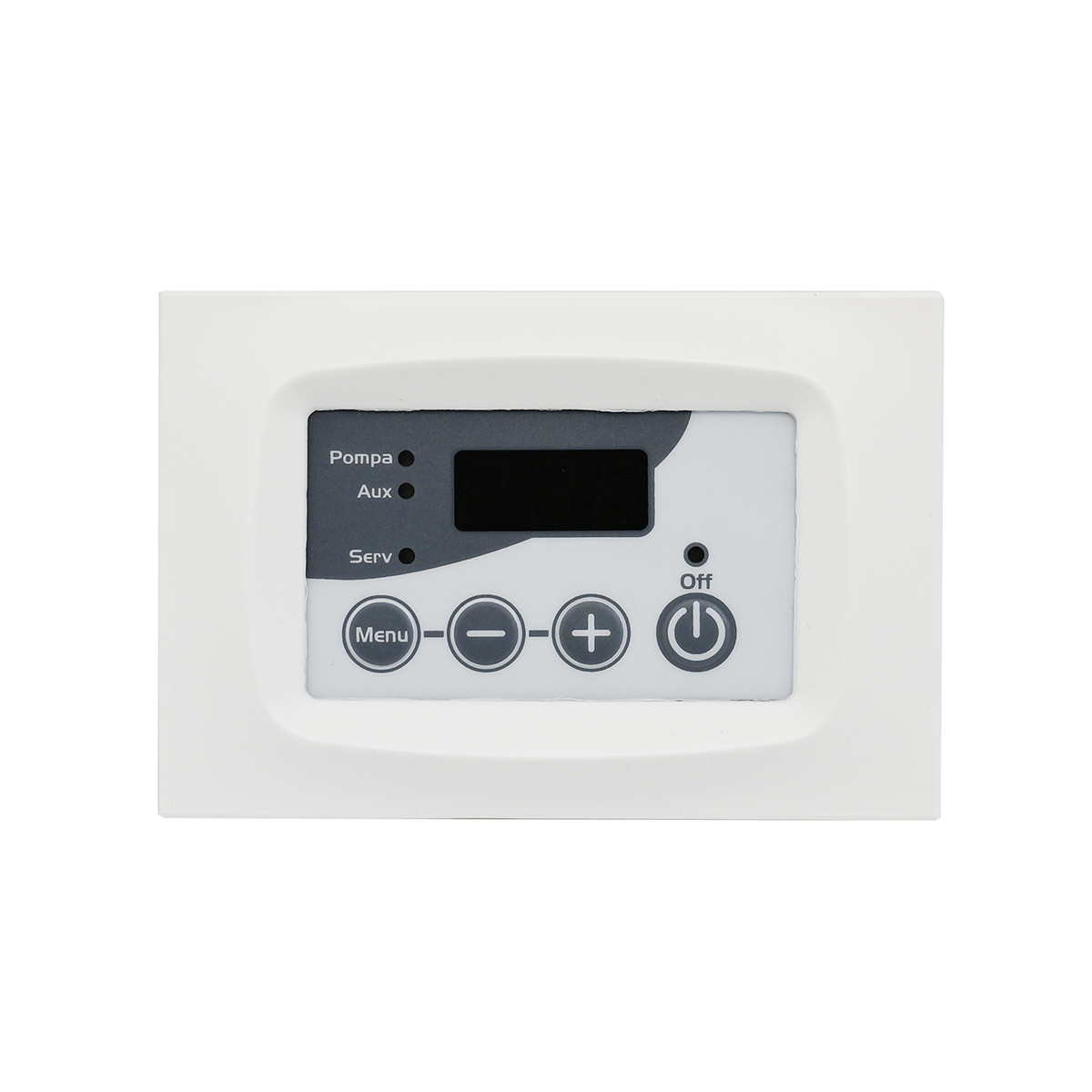

La centralina digitale TiEmme TC110-23A-02 è un termoregolatore progettato per la gestione dei sistemi di riscaldamento con termocamini e pannelli solari. Consente di monitorare le temperature dell’impianto, visualizzare messaggi di allarme e configurare il funzionamento delle uscite per controllare i dispositivi collegati. Supporta fino a 6 configurazioni di impianto e integra funzioni di sicurezza e gestione, tra cui antigelo, antiblocco pompa, test pompa e controllo del circuito sanitario. Il display consente di consultare le informazioni operative, mentre la segnalazione acustica e visiva avvisa in caso di allarme. Il supporto è compatibile con scatole da incasso da 3 moduli e con placche TiEmme, Vimar e Ave.
Funzioni principali
- Gestione di termocamini e pannelli solari
- Supporto fino a 6 configurazioni di impianto
- Visualizzazione delle temperature, degli allarmi e dello stato delle uscite
- Segnalazione di allarme acustica e visiva
- Funzioni antigelo e antiblocco pompa
- Funzione di test della pompa
- Gestione del circuito sanitario tramite ingresso flussostato
- Controllo di pompa impianto, pompa di ricircolo, elettrovalvola e consenso caldaia
- Uscita di servizio configurabile, ad esempio per comando Grill
- Installazione su supporto da incasso o a parete da 3 moduli
Ingressi e uscite
- Ingressi: rilevamento della temperatura di mandata, ritorno e boiler o accumulo sanitario, oltre al consenso del flussostato per il prelievo di acqua sanitaria
- Uscite controllate: fino a 4 uscite On/Off, con portata massima dichiarata di 5 A a 250 V AC
- Tipologia uscite: contatti liberi oppure alimentati a 230 V AC, secondo la versione e la configurazione
- Uscita AUX: contatti liberi per consenso caldaia o elettrovalvola, disponibile solo nella versione IDRO250 secondo le specifiche fornite
Specifiche tecniche
| Modello | TC110-23A-02 |
| Tipologia | Centralina digitale e termoregolatore |
| Applicazione | Termocamini e pannelli solari |
| Alimentazione | 230 V AC, 50–60 Hz |
| Fusibile | T 3,15 A |
| Configurazioni impianto | Fino a 6 |
| Numero massimo di uscite controllate | 4 |
| Portata uscite | 5 A a 250 V AC |
| Tipologia uscite | Contatti liberi o alimentati a 230 V AC |
| Range di regolazione termostato | 20–85 °C |
| Range di regolazione indicato | 0–90 °C |
| Range di misura temperatura | -40–120 °C / fino a 260 °C secondo il sensore utilizzato |
| Sonde indicate | IDRO 220 / IDRO 230, secondo la versione |
| Numero di sonde in cavo siliconico indicato | 1 |
| Campo di misura sonda indicato | 0–99 °C |
| Range di pressione indicato | 0–4 bar |
| Installazione | Incasso o parete, 3 moduli |
| Placche compatibili indicate | TiEmme, Vimar, Ave |
Nota: verificare la versione esatta della centralina e la compatibilità di sonde, placche e uscite prima dell’installazione, poiché alcune caratteristiche possono variare in base alla configurazione.
