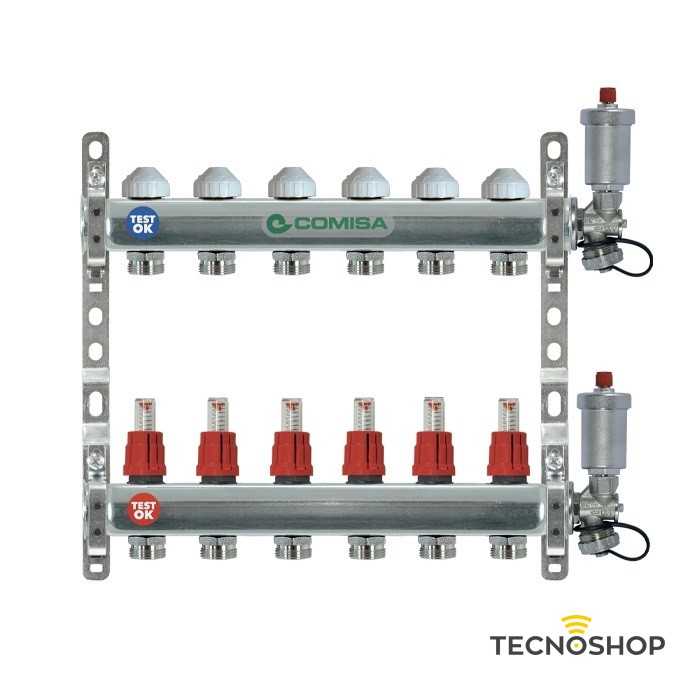

COMISA COLLETTORE DI DISTRIBUZIONE 1″ F 6+6 VIE ATTACCHI 3/4″ EUROCONO

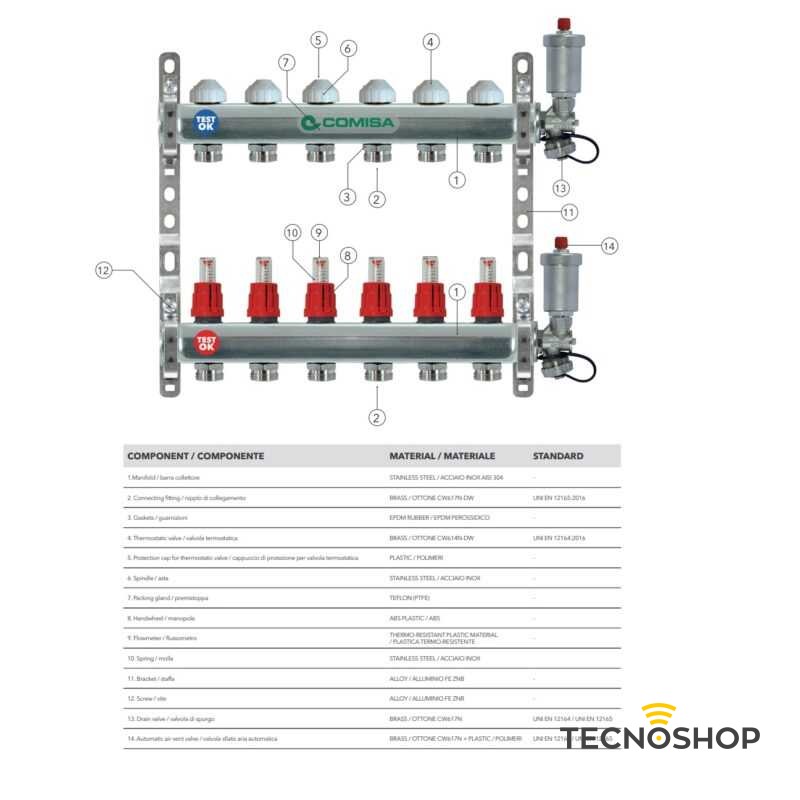

I collettori di distribuzione sono ricavati da barra di acciaio inox AISI 304. I collettori sono assemblati internamente su macchinari automatici e testati al 100% con i relativi accessori montati per avere una assoluta certezza di tenuta.

Le filettature degli attacchi alle colonne principali sono eseguite a norma ISO228. Le tubazioni di derivazione sono collegate per mezzo di raccordi con filettatura 3/4” eurocono montati sul collettore a tenuta con o-ring e incollati per evitare l’eventuale svitamento in caso di smontaggio del raccordo a stringere. Tutta la raccorderia e gli accessori dei collettori sono dotati di tenuta morbida con o-ring e non necessitano di alcun elemento intermedio di sigillatura.

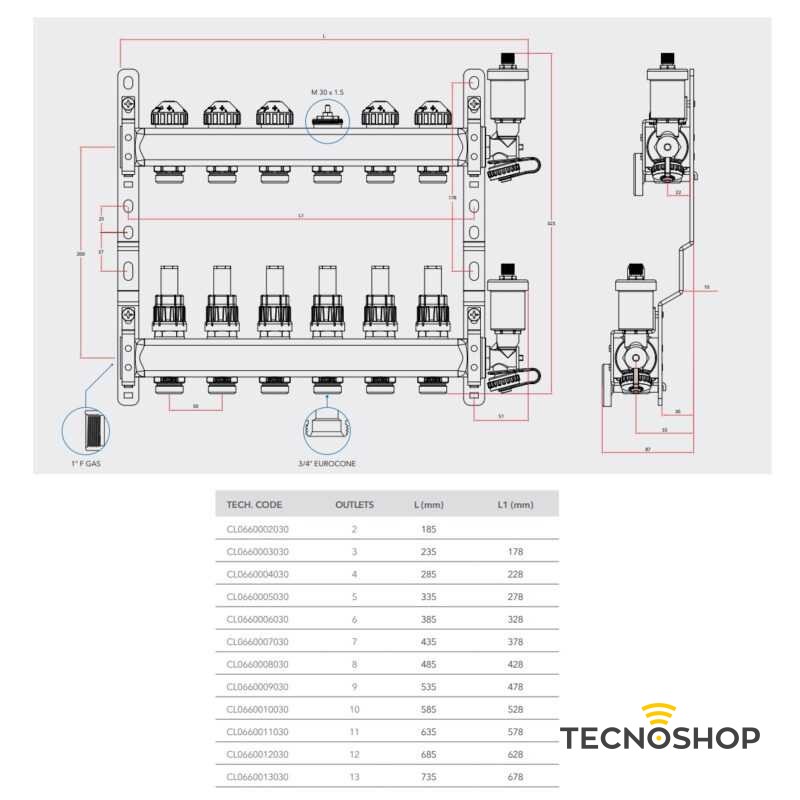

I collettori sono prodotti con finitura nichelata e con interassi laterali da 50 mm – G1”. I collettori sono provvisti di regolazione e bilanciamento, con regolatori e misuratori di portata e danno la possibilità di una immediata verifica del bilanciamento dell’impianto attraverso la lettura della portata. I flussometri consentono inoltre la regolazione e il bilanciamento delle singole derivazioni con memoria di posizione nel caso di chiusura momentanea per operazioni di manutenzione, la regolazione può essere bloccata tramite un coperchio d’arresto. Il bicchiere e la molla di misurazione possono essere smontati e puliti con l’impianto in funzione.

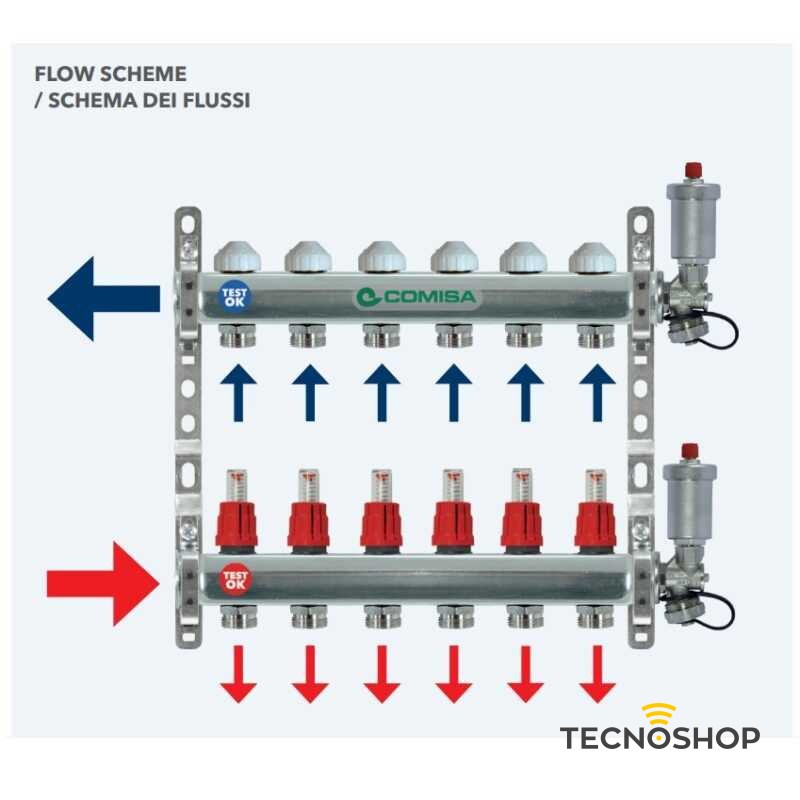

Questo collettore deve essere installato sulla mandata. Il cappuccio di protezione montato sul collettore di ritorno, nei casi in cui ne è previsto l’impiego, serve in primo luogo alla protezione della filettatura e saltuariamente all’intercettazione della derivazione del fluido.

DATI TECNICI
