CARATTERISTICHE PRINCIPALI

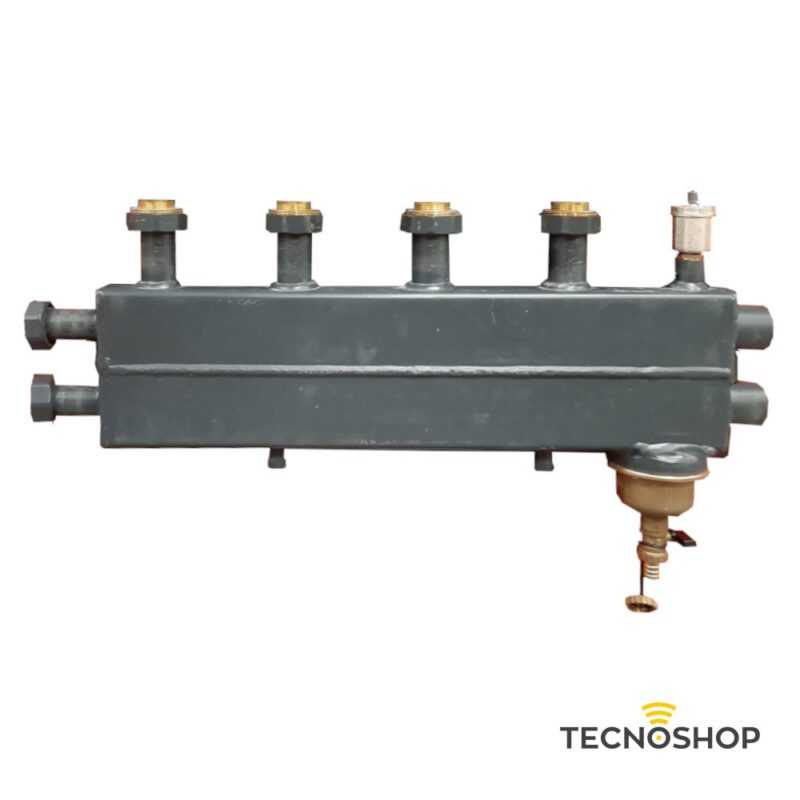

I collettori MUT sono dispositivi atti al collegamento fra un generatore di calore o un chiller e Gruppi multipli di Rilancio ( detti anche di alimentazione, regolazione o circolazione) del fluido termovettore negli impianti di climatizzazione. Nella versione con Separatore e Defangatore, oltre a distribuire il fluido termovettore nei diversi Gruppi di Rilancio, assume anche una funzione di separatore idraulico e di defangatore, raccogliendo lo sporco che si forma all’interno dell’impianto di riscaldamento/raffrescamento e trattenendo eventuali particelle metalliche tramite una cartuccia magnetica.

FUNZIONAMENTO

I collettori MUT servono a distribuire il fluido termo vettore in 2 +1 oppure 3+1 Gruppi di Rilancio , in modo da alimentare diversi impianti che richiedono regolazioni di temperatura diverse. I collettori MUT sono forniti completi di staffe di sostegno , viti e tasselli per il fissaggio a muro, valvola automatica di scarico aria e rubinetto di carico/scarico impianto. Per i collettori con Separatore e Defangatore oltre alla dotazione descritta viene fornito il Defangatore con all’interno la cartuccia magnetica.

CARATTERISTICHE TECNICHE
• Collettore per impianti di riscaldamento e condizionamento
• Corpo in acciaio verniciato
• Attacchi lato generatore G1”1/4 F, interasse 80 mm – Attacchi deviazioni due sopra G 1” con calotta mobile, interasse 125 mm – uno laterale G 1” con calotta mobile, interasse 80 mm
• Attacco per valvola di sfogo aria G 1/2″ F
• Attacco per rubinetto di carico/scarico da G 1/2″ F
• Attacchi M10 per fissaggio collettore alle staffe
• Pressione massima di esercizio 6 bar
• Campo di temperature: 0-110°C

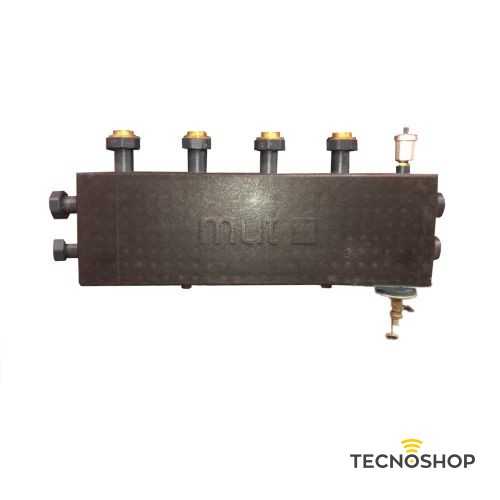

• Coibentazione in EPP stampata in due gusci
