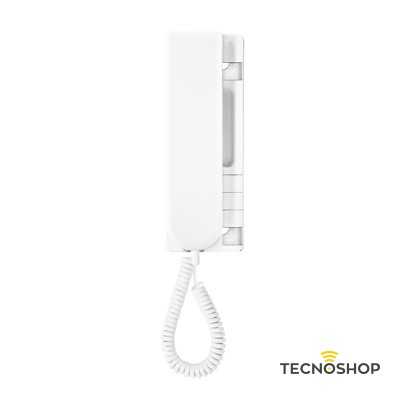

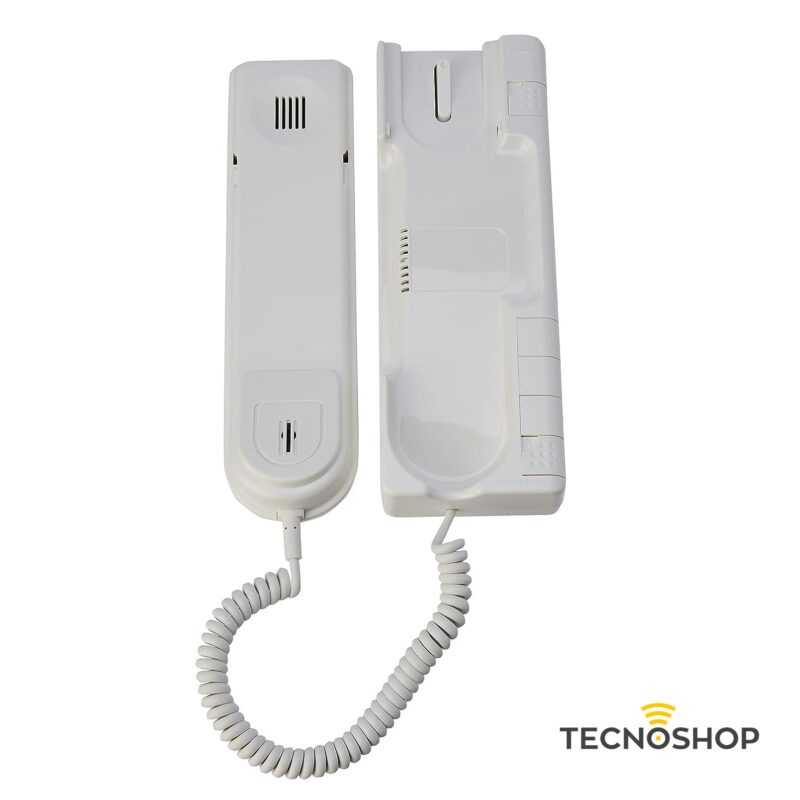

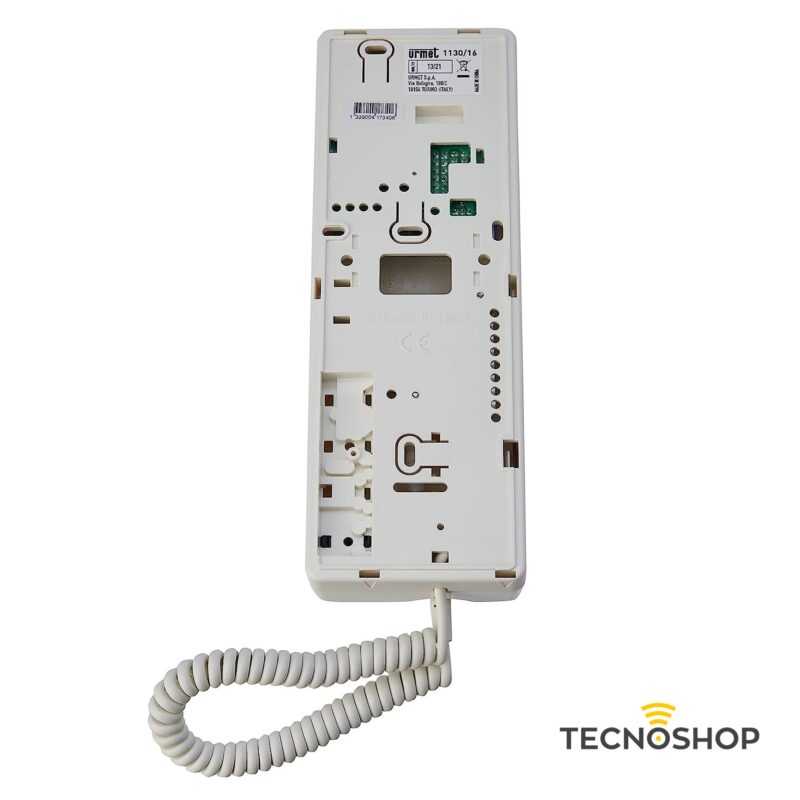

Citofono Universale Urmet 1130/16
Il nuovo citofono universale Urmet 1130/16 è il nuovo modello di citofono Urmet che puo’ sostituire la gran parte dei citofoni in commercio sia a bussata elettronica che a bussata tradizionale. Puo’ inoltre sostituire citofoni con impianti 1+N(2 fili).
DESCRIZIONE DEI MORSETTI IN FUNZIONE DEL TIPO DI IMPIANTO
• IMPIANTI 4+n (5 fili audio)
1 Fonia entrante (altoparlante)
CA Chiamata a ronzatore o elettronica
2 Fonia uscente (microfono)
6 Massa impianto
10 Da collegare al morsetto 6 del citofono
9 Apriporta
• IMPIANTI 1+n (2 fili)
1 Collegamento di massa dell’impianto
CA Non connesso
2 Fonia/chiamata/apriporta
6 Non connesso
10 Collegare al morsetto 1 del citofono
9 Collegare al morsetto 2 del citofono
• IMPIANTI 4+n (CONFIGURAZIONE DI DEFAULT)
Posizionare il jumper JPC nella posizione “+”.
Per impianti 4+n (5 fi li audio) settare i jumper JP1, JP2, JP3, JP4 e JP5 tutti nella posizione “5” (confi gurazione
standard).
In caso di fonia tradizionale (capsula a carbone), lasciare i trimmer MIC e SPK nella posizione di default (MIC
regolato tutto in senso orario, SPK regolato tutto in senso antiorario). In caso di fonia elettronica (microfono
elettrete), ruotare il trimmer SPK tutto in senso orario.
• IMPIANTI 1+n
Posizionare il jumper JPC nella posizione “+”.
Per impianti 1+n (2 fi li) settare i jumper JP1, JP2, JP3, JP4 e JP5 tutti nella posizione “2”.
Ruotare il trimmer SPK tutto in senso orario.
Ruotare il trimmer MIC a circa metà corsa.
CHIAMATA SU RONZATORE (CONFIGURAZIONE DI DEFAULT)
Posizionare il jumper JPA nella posizione “R”.
CHIAMATA ELETTRONICA SU ALTOPARLANTE DEL MICROTELEFONO
Posizionare il jumper JPA nella posizione “E”.
