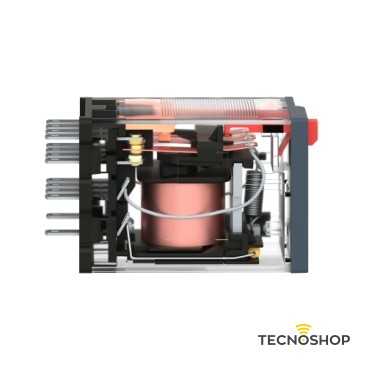

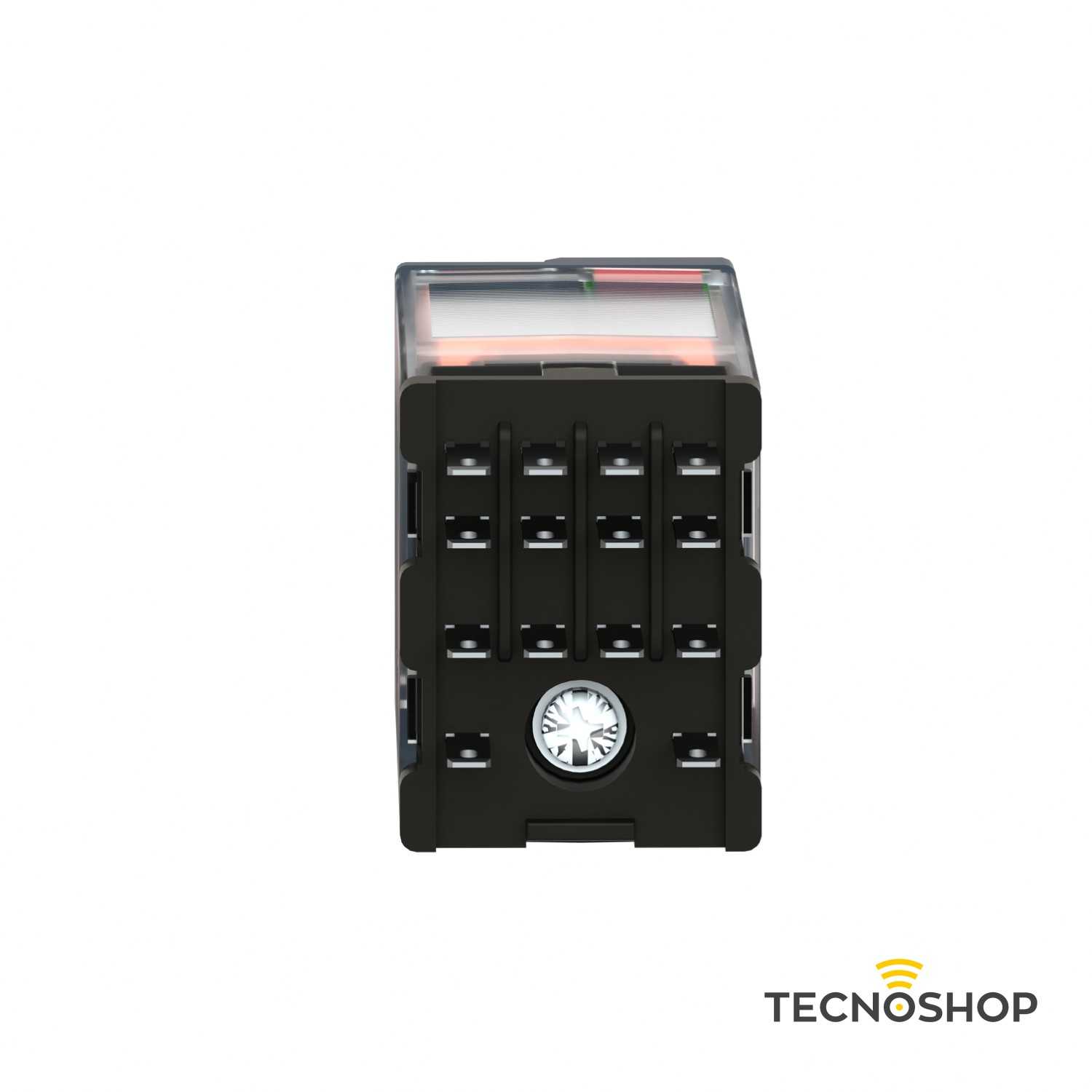

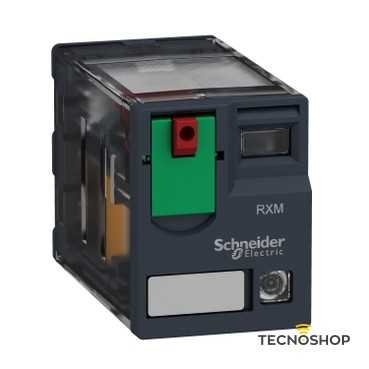

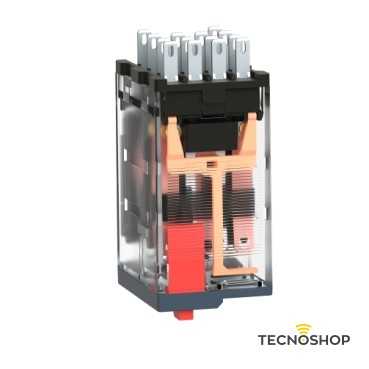

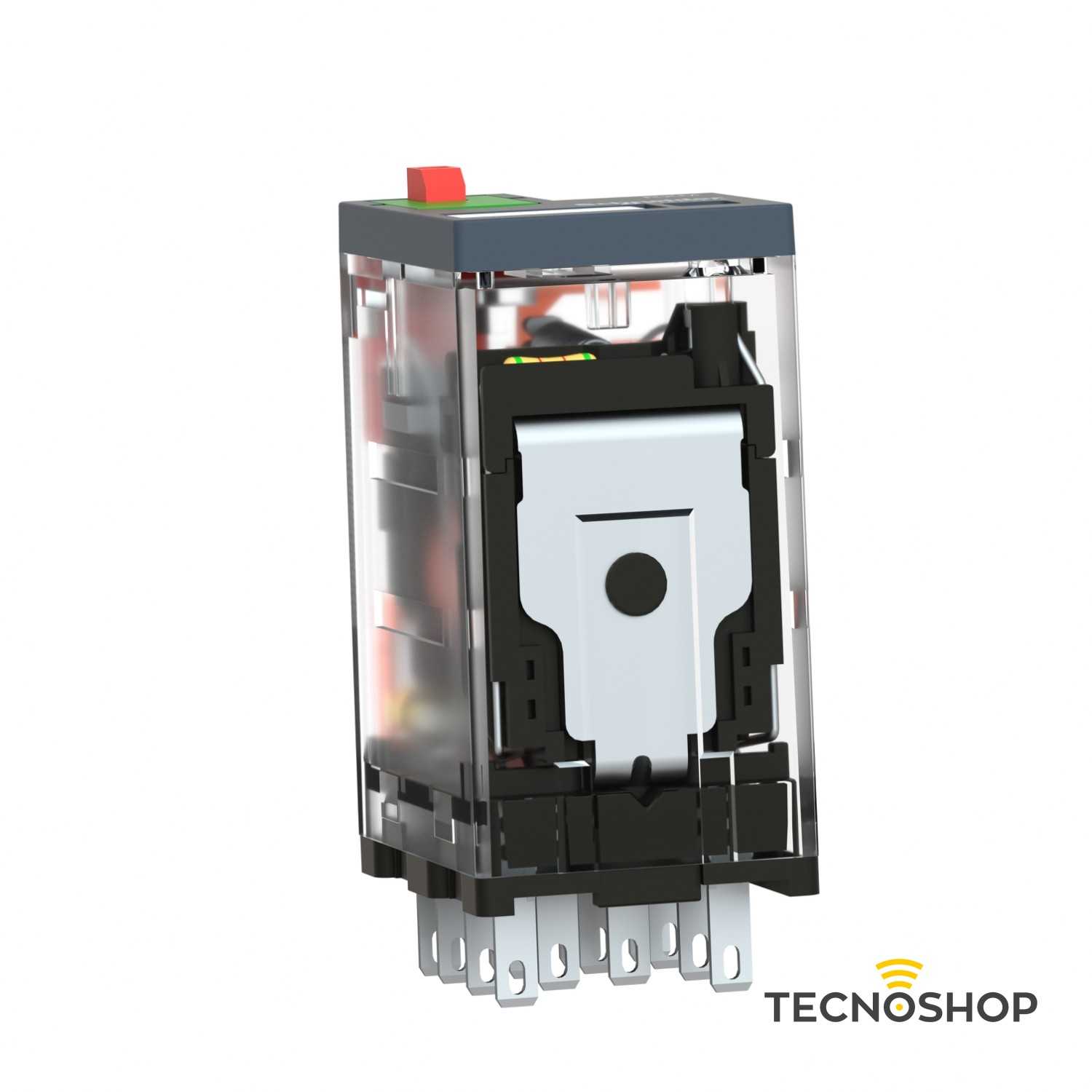

Il relè miniatura a innesto RXM di Schneider Electric presenta una tensione di comando bobina di 24 V AC e ha 4 contatti di commutazione 4PDT (quadruplo polo, doppio contatto) con un valore nominale di 6 A. Dispone di un indicatore meccanico e di un pulsante di test bloccabile. Questo relè miniatura a innesto sfrutta l’esperienza di Schneider Electric, nel settore dei relè sin dal 1924, aiutando a ridurre le dimensioni degli armadi e allo stesso tempo ad aumentare l’affidabilità delle macchine per macchinari industriali, confezionamento, industria tessile, HVAC, pannelli di controllo dell’automazione, quadri di distribuzione in bassa/media tensione, controlli motori, interfacce PLC, alimentatori, apparecchiature per edifici o mediche, controlli dell’illuminazione. Offre un’ampia scelta di contatti per un uso di corrente nominale elevata con un design compatto. Offre inoltre un pulsante di test bloccabile a singolo passaggio e un LED “Power on” per la massima disponibilità.
CARATTERISTICHE TECNICHE
- Tipo di collegamento elettrico: Connettore
- Corrente nominale: 6 A
- Tensione nominale di comando Us 50Hz AC: 24…24 V
- Tipo di tensione per l’azionamento: AC
- Con morsetti estraibili: no
- Tensione nominale di comando Us 60Hz AC: 24…24 V
- Polarità dell’azionamento: Non polarizzato
- Tipo di commutazione: Monostabile
- Numero di contatti NC: 0
- Numero di contatti NO: 0
- Numero di contatti di scambio: 4
- Con contatti ad azionamento forzato: no
- Tipo di contatti di commutazione: Altri
- Completo di zoccolo: no
- Con indicazione LED: sì
- Materiale della superficie dei contatti: Altri
- Materiale dell’inserto portacontatto: Altri
- Materiale dei contatti: Altri
- Grado di protezione (IP): IP40
- Larghezza: 21 mm
- Altezza: 27 mm
- Profondità: 55 mm
