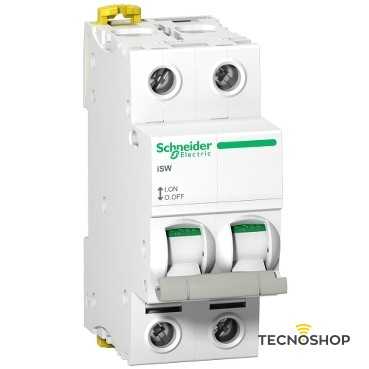

SCHNEIDER INTERRUTTORE SEZIONATORE 2P 63A

Interruttori non automatici iSW 40-125A. Gli interruttori non automatici sono destinati all’apertura e chiusura di circuiti sotto carico già protetti contro le correnti di cortocircuito ed i sovraccarichi.

• Durata elettrica: – 40 e 63 A: 15.000 cicli,– 100 A: 10.000 cicli,– 125 A: 2.500 cicli;
• durata meccanica: 20.000 cicli,
• VisiSafe: garantisce il sezionamento del circuito a valle. L’indicatore verde di sezionamento è interbloccato meccanicamente con i contatti dell’interruttore magnetotermico.– Tensione di tenuta a impulso: Uimp = 6 kV,– tensione di isolamento: 500 V,– grado di inquinamento di livello 3;
• corrente di breve durata ammissibile: 1500 A;
• tropicalizzazione: esecuzione 2 (umidità relativa 95% a 55°C);
• collegamento: morsetti a gabbia per: – cavi rigidi da 50 mm2, flessibili da 35 mm² (per 40, 63, 100 e 125 A).

  CARATTERISTICHE TECNICHE

  • Funzione di commutazione: Interruttore
  • Numero di contatti NO: 2
  • Numero di contatti NC: 0
  • Numero di contatti di scambio: 0
  • Corrente nominale: 63 A
  • Numero di poli: 2
  • Tensione nominale: 240 V
  • Tensione nominale minima: 415 V
  • Potere di interruzione: 5 kA
  • Corrente nominale di breve durata Icw: 1.26 kA
  • Tipo di tensione: AC
  • Con indicatore luminoso: no
  • Colore del segnalatore (calotta): Grigio
  • Larghezza in numero di moduli: 2
  • Profondità di incasso: 75.5 mm
  • Grado di protezione (IP): IP20
