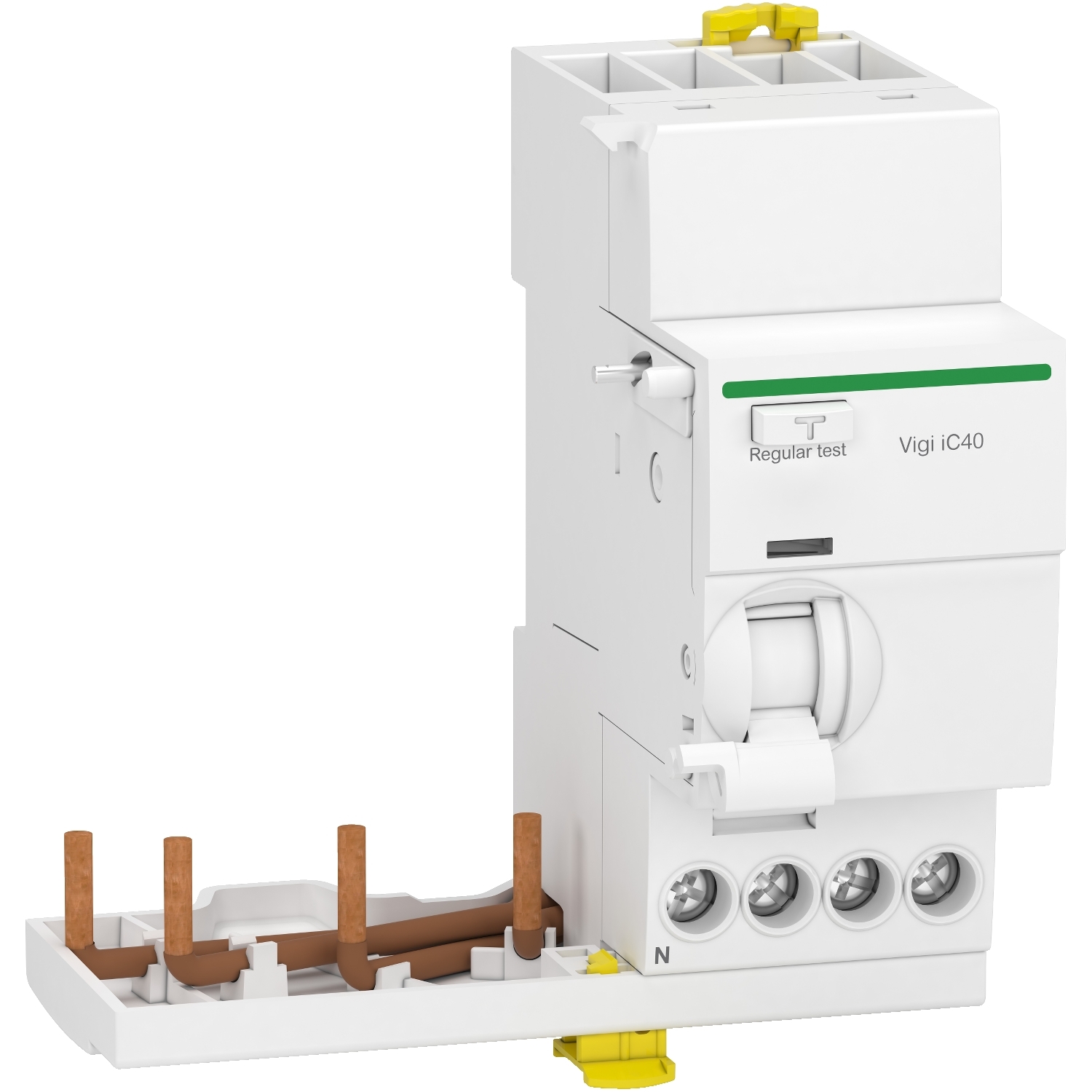

Acti9 Vigi iC40 è un dispositivo modulare addizionale a corrente residua. È un 3P+N e la corrente nominale è 40 A. La classe di protezione da dispersione a terra è di tipo AC con una sensibilità di 30 mA e una tecnologia indipendente dalla tensione.
Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Una finestra VisiTrip è qui per indicare uno scatto per guasto mediante un indicatore meccanico rosso sul lato anteriore. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli.
La resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio nominale Ue è 400 V AC. La tensione nominale di isolamento Ui è 440 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003).
Le dimensioni sono (W) 90 mm x (H) 99,5 mm x (D) 74mm. Il grado di protezione è IP20 e IP40 in un armadio. La temperatura di esercizio è compresa -5°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
| Presentazione | Gamma |
| Gamma | Acti9 |
| Nome Prodotto | Acti9 Vigi iC40 |
| Tipo Prodotto | Dispositivi add-on di corrente residua |
| Nome Dispositivo | Vigi iC40 |
| Compatibilità Gamma | Acti9 iC40 |
| Numero di poli | 3P + N |
| Posizione neutro | Sinistra |
| Corrente nominale [In] | 40 A |
| Tipo di rete | CA |
| Sensibilità differenziale | 30 mA |
| Temporizzazione protezione differenziale | Istantaneo |
| Tipo di protezione differenziale | Tipo AC |
| Norme di riferimento | CEI EN 61009-2-1 |
| Certificazioni prodotto | CE |
| Marchi qualità | IMQ – OVE |
| Posizione dispositivo nel sistema | Punto di partenza |
| Frequenza di rete | 50/60 Hz |
| Tensione nominale di esercizio [Ue] | 400 V CA 50/60 Hz |
| Tecnologia di sgancio corrente residua | Indipendente dalla tensione |
| Tensione nominale di isolamento [Ui] | 440 V CA 50/60 Hz conforme a CEI EN 61009-2-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 4 kV conforme a CEI EN 61009-2-1 |
| Segnalazione locale | Fault indication |
| Aggancio | Guida DIN |
| Collegamento elettrico al magnetotermico | Tramite viti |
| Passo 9 mm | 4 |
| Altezza | 99,5 mm |
| Larghezza | 90 mm |
| Profondità | 74 mm |
| Colore | Bianco |
| Durata meccanica | 20000 cicli |
| Durata elettrica | 10000 cicli |
| Connessioni – morsetti | Morsetto a gabbia parte inferiore 1…16 mm² rigido – 1…10 mm² flessibile |
| Lunghezza di spelatura fili | 14 mm parte inferiore |
| Coppia di serraggio | 2 Nm parte inferiore |
