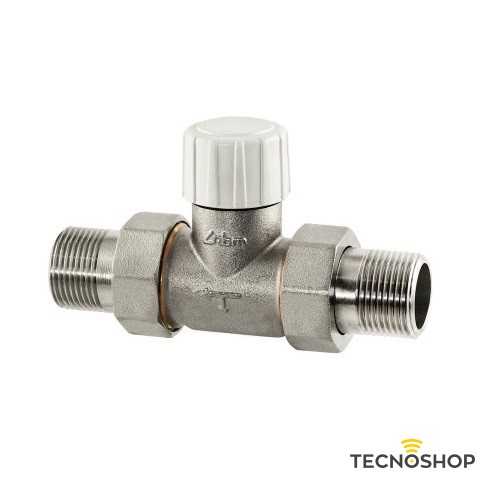

RBM VALVOLA DI ZONA MOTORIZZABILE A 2 VIE CON BOCCHETTONI DA 1″ M

Valvola di zona compatta, motorizzabile a 2 vie. Normalmente chiusa con servomotore non alimentato.
– Corpo in ottone nichelato
– Otturatore e tenuta in elastomero
– Tenute asta in elastomero
– Molle in acciaio inox
– Volantino per apertura manuale in ABS
– Attacchi filettati MM UNI-EN-ISO 228 a bocchettone.

CARATTERISTICHE
• Temperatura di esercizio max 95 °C
• Pressione di esercizio max 10 Bar
• Pressione differenziale max 1 Bar

DESCRIZIONE
La Valvola di zona compatta è un dispositivo che consente l’intercettazione o la deviazione (manuale oppure automatica) del flusso in transito. Nelle versioni a due, tre e quattro vie è fornita, di base, con la manopola per il comando d’apertura e chiusura manuale; può facilmente essere automatizzata accoppiandola direttamente ad un servocomando elettrotermico della serie 2944.00.X2.

L’IMPIEGO
Le dimensioni contenute e le limitate sezioni idrauliche di passaggio la rendono particolarmente adatta ad essere accoppiata direttamente ai terminali d’erogazione o al servizio di piccole zone termiche.
Risulta particolarmente indicata nei seguenti casi:
– intercettazione di piccole utenze in generale;
– intercettazione automatica di zone termiche in accoppiamento o non con collettori complanari;
– intercettazione di ventilconvettori alimentari da circuiti a due e/o quattro tubi.

LA SCELTA
Non esistono particolari prescrizioni da seguire nella scelta della valvola di zona compatta. In particolare:
– Il diametro di connessione deve essere scelto solo in funzione del diametro dei componenti o della tubazione ai quali la valvola deve accoppiarsi; nella gamma di produzione proposta il corpo della valvola ed i relativi passaggi interni restano, infatti, uguali;
– Come per tutte le valvole stelo-otturatore un occhio di riguardo deve essere posto alla pressione differenziale generata dalla valvola al transito del fluido. Per garantire, infatti, il corretto funzionamento del servocomando elettrotermico è necessario verificare che la pressione differenziale a cavallo della valvola non superi il valore riportato nella presente scheda tecnica.

Compatibile con:
servomotore a comando elettrotermico con microinterruttore (2944.00.42)
