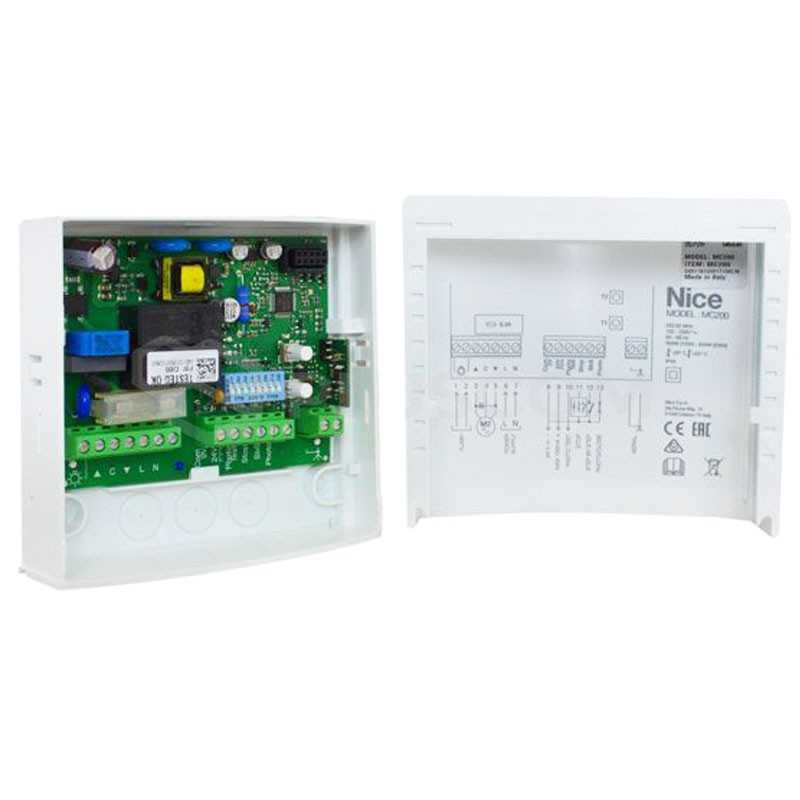

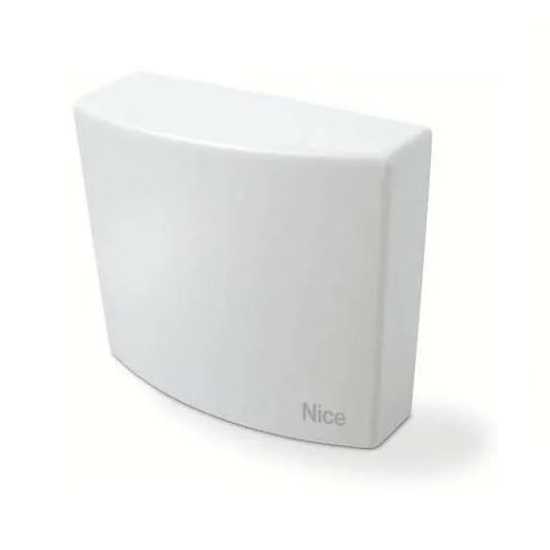

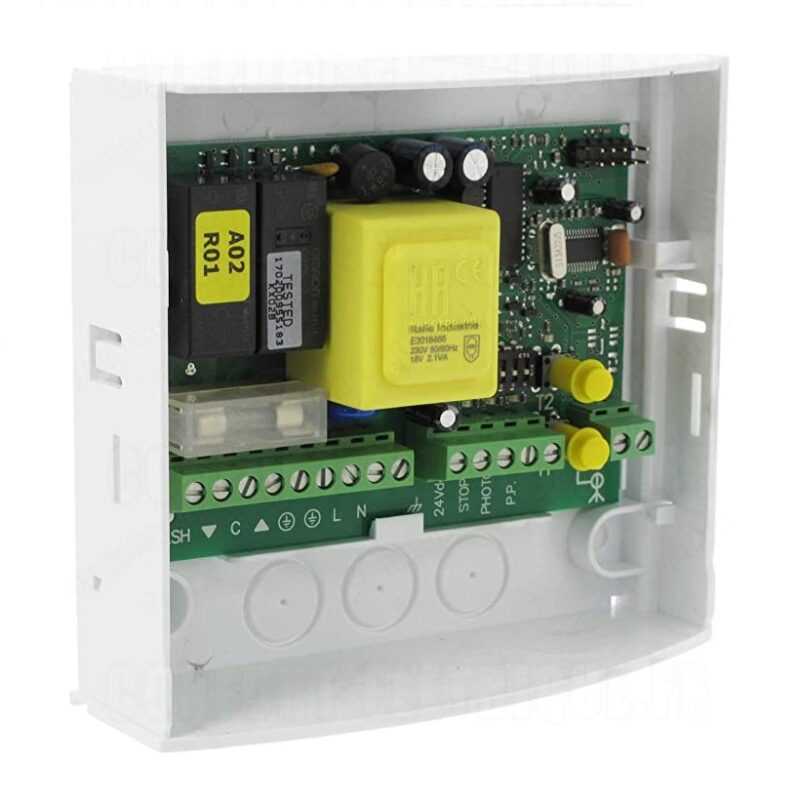

Nice MC200 è una centrale elettronica che permette il controllo e il comando di un motore destinato all’automatizzazione di serrande, porte basculanti e tapparelle.
CARATTERISTICHE FUNZIONALI
- Si collega alla rete elettrica
- Si programma tramite l’impostazione di 8 dip-switch
- E’ dotata di un ricevitore radio incorporato che permette di comandare l’automazione tramite un trasmettitore radio
- Si possono collegare alla centrale diversi accessori quali: una coppia di fotocellule, un lampeggiante (con alimentazione a tensione di rete) per segnalazioni luminose, un pulsante a parete per comandare l’automazione con comandi di tipo “passo-passo”, un’antenna radio esterna, un bordo sensibile ecc…
- E’ dotata di un connettore tipo “IBT4N”, compatibile con l’interfaccia IBT4N, che consente di collegare tutti i dispositivi dotati di interfaccia BusT4 come, ad esempio, l’unità di programmazione Oview.
LIMITI D’IMPIEGO
La centrale MC200 può essere utilizzata esclusivamente con un motore asincrono monofase. Il motore deve essere:
a) alimentato dalla rete elettrica, e deve essere dimensionato per la stessa tensione che alimenta la centrale;
b) provvisto di un protettore termico;
c) provvisto di un dispositivo elettromeccanico che ne limita il movimento (finecorsa);
d) fornito di collegamenti a 3 conduttori: “Comune”, “Apre”, “Chiude”.
Il ricevitore radio incorporato nella centrale permette l’uso esclusivo dei trasmettitori che adottano i protocolli di codifica radio FLOR, O-CODEo SMILO (sono degli standard di Nice).
DATI TECNICI
| Alimentazione: | da: 120 V 50/60 Hz a: 230 V 50/60 Hz |
| Potenza massima motore: | 450 W (se alimentata a 120 V); 950 W (se alimentata a 230 V) |
| Tensione segnali comando: | circa 24 V |
| Servizi (morsetti 8-9): | tensione a circa 24 V; corrente max 100 mA |
| Ingresso sicurezza: | in configurazione con una resistenza costante, deve essere 8,2k |
| Temperatura di funzionamento: | -20 °C / +55 °C |
| Dimensioni (mm): | 127 x 111 x 45 |
| Peso (g): | 300 |
| Grado protezione IP: | 44 |
RICEVITORE RADIO (incorporato nella centrale)
| Frequenza: | 433.92 MHz |
| Codifica radio: | FLOR, O-CODE, SMILO |
