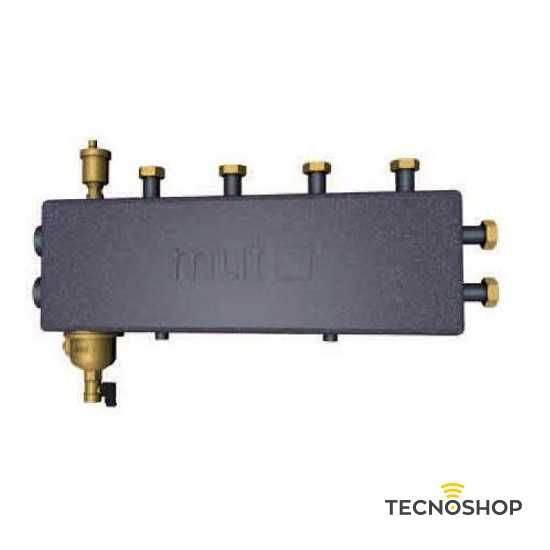

Collettore defangatore/separatore 2+1 (laterale) attacchi principali G 1 ¼ F – attacchi utenze ghiere G 1 F interasse 125 mm.
Collettore con funzione di separatore idraulico e defangatore con cartuccia magnetica, per impianti di riscaldamento e condizionamento.
CARATTERISTICHE PRINCIPALI
I collettori MUT sono dispositivi atti al collegamento fra un generatore di calore o un chiller e Gruppi multipli di Rilancio ( detti anche di alimentazione, regolazione o circolazione) del fluido termovettore negli impianti di climatizzazione. Nella versione con Separatore e Defangatore, oltre a distribuire il fluido termovettore nei diversi Gruppi di Rilancio, assume anche una funzione di separatore idraulico e di defangatore, accogliendo lo sporco che si forma all’interno dell’impianto di riscaldamento/raffrescamento e trattenendo eventuali particelle metalliche tramite una cartuccia magnetica.
FUNZIONAMENTO
I collettori MUT servono a distribuire il fluido termo vettore in 2 +1 oppure 3+1 Gruppi di Rilancio , in modo da alimentare diversi impianti che richiedono regolazioni di temperatura diverse. I collettori MUT sono forniti completi di staffe di sostegno , viti e tasselli per il fissaggio a muro, valvola automatica di scarico aria e rubinetto di carico/scarico impianto. Per i collettori con Separatore e Defangatore oltre alla dotazione descritta viene fornito il Defangatore con all’interno la cartuccia magnetica.

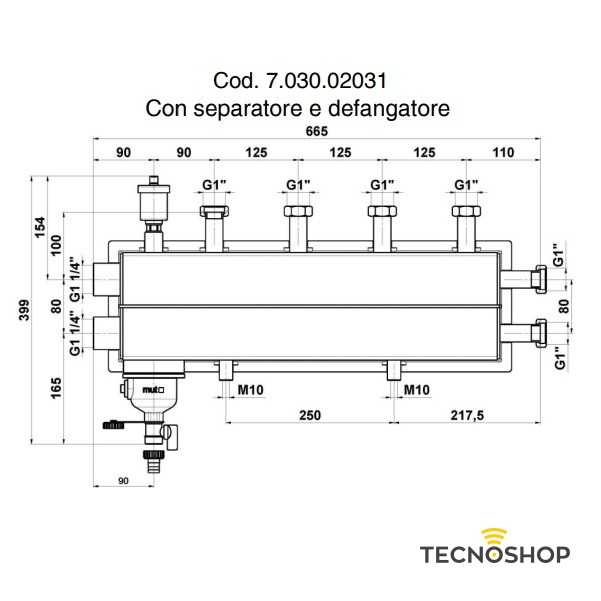

DATI TECNICI
Corpo in acciaio verniciato
•Attacchi lato generatore: G1”1/4 F, interasse 80 mm
•Attacchi deviazioni: due sopra G 1” con calotta mobile, interasse 125 mm, uno laterale G 1” con calotta mobile, interasse 80 mm
•Attacco per valvola di sfogo aria G ½” F
•Attacco per Defangatore con 4 fori filettati M5
•Attacchi M10 per fissaggio collettore alle staffe
•Pressione massima di esercizio: 6 bar
•Campo di temperature: 0-110 °C
Coibentazione in EPP stampata in due gusci.
A corredo, defangatore in ottone con cartuccia magnetica e rubinetto di carico/scarico, valvola automatica di sfiato aria, staffe di fissaggio in acciaio verniciato, viti e tasselli.
