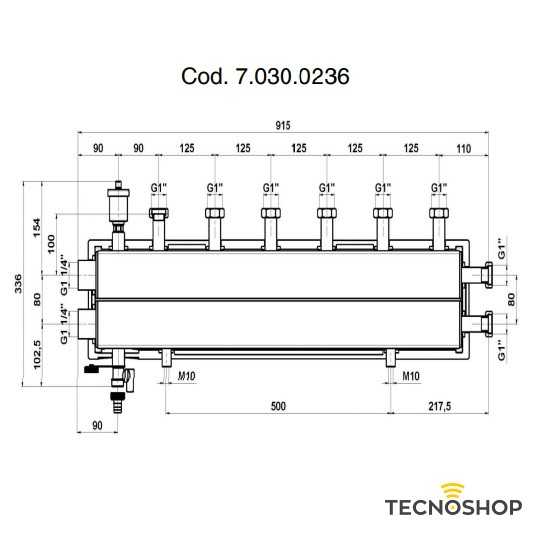

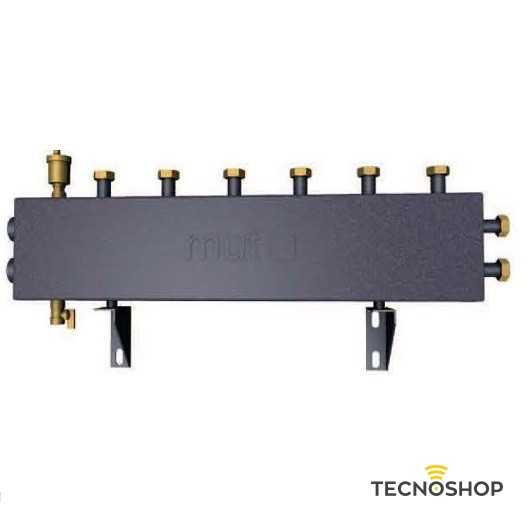

Collettore per gruppo di rilancio 3+1 (laterale) attacchi principali G 1 ¼ F attacchi utenze ghiere G 1 F interasse 125 mm
CARATTERISTICHE PRINCIPALI
I collettori MUT sono dispositivi atti al collegamento fra un generatore di calore o un chiller e Gruppi multipli di Rilancio ( detti anche di alimentazione, regolazione o circolazione) del fluido termovettore negli impianti di climatizzazione. Nella versione con Separatore e Defangatore, oltre a distribuire il fluido termovettore nei diversi Gruppi di Rilancio, assume anche una funzione di separatore idraulico e di defangatore, accogliendo lo sporco che si forma all’interno dell’impianto di riscaldamento/raffrescamento e trattenendo eventuali particelle metalliche tramite una cartuccia magnetica.
FUNZIONAMENTO
I collettori MUT servono a distribuire il fluido termo vettore in 2 +1 oppure 3+1 Gruppi di Rilancio , in modo da alimentare diversi impianti che richiedono regolazioni di temperatura diverse. I collettori MUT sono forniti completi di staffe di sostegno , viti e tasselli per il fissaggio a muro, valvola automatica di scarico aria e rubinetto di carico/scarico impianto. Per i collettori con Separatore e Defangatore oltre alla dotazione descritta viene fornito il Defangatore con all’interno la cartuccia magnetica.
DATI TECNICI
•Fluido d’impiego: Acqua, Acqua con glicole
•Percentuale massima di Glicole: 30 %
•Pressione massima di esercizio: 6 bar
•Temperatura massima di esercizio: 110°C
•Diametro attacchi di collegamento: Lato impianto: 1” F (ISO228-1)
•Lato Caldaia/Collettore: 1” M (ISO228-1)
