Descrizione prodotto

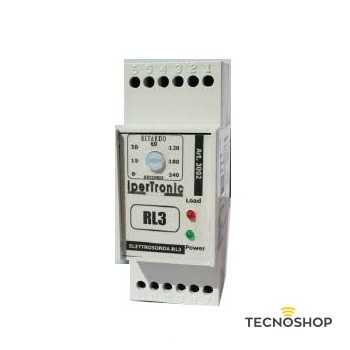

La RL3 è un elettrosonda, che si inserisce nel campo dei regolatori di livello come strumento dedicato all’approvvigionamento dalla rete idrica esterna e al monitoraggio del serbatolo dove viene immagazinata.
Funzionamento della RL3

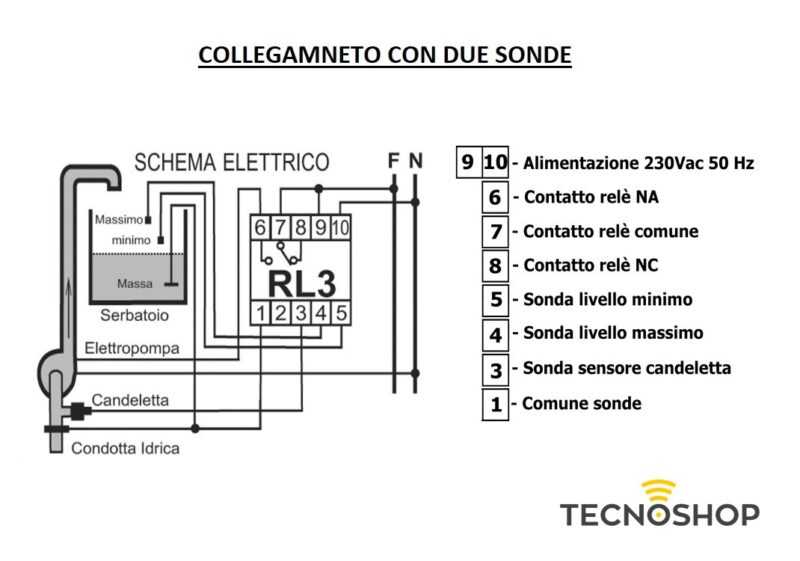

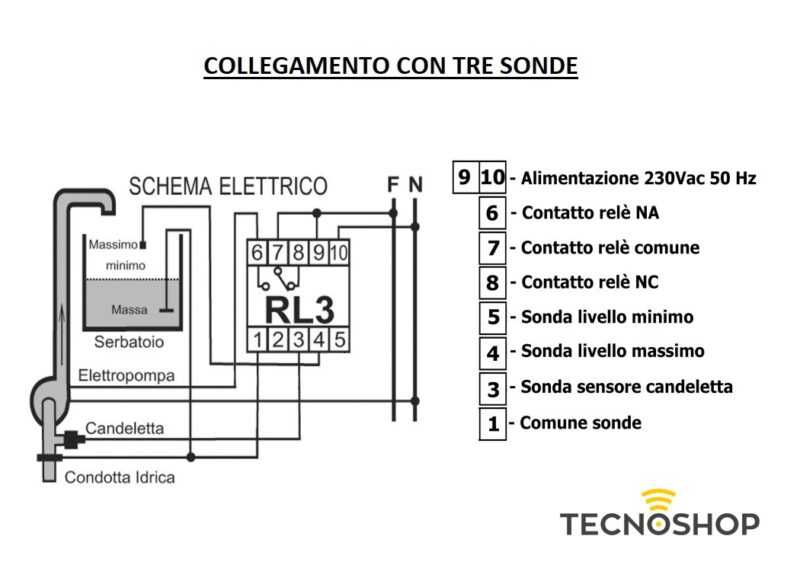

All’arrivo dell’acqua in rete, la RL3 ne rileva la presenza attraverso il sensore di condotta candeletta (mors. 3 ), il quale segnale viene portato a massa (mors.1-3) dalla conduzione dell’acqua. A questo punto la RL3, se il livello del serbatoio si trova sotto la sonda di minimo, chiude i contatti del relè (mors.6-7) attivando la pompa di pescaggio. Quando il livello ha raggiunto prima la sonda di minimo e poi quella di massimo la RL3 disattiva il relè spegnendo la pompa, che rimane spenta fino a quando il livello non scende sotto la sonda di minimo.
Funzioni tecnologiche

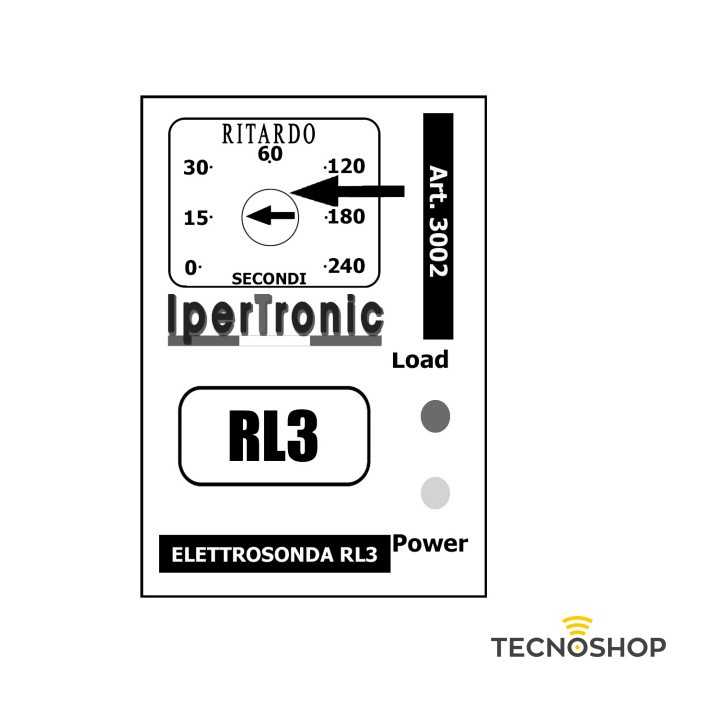

La RL3 è corredata da un trimmer che permette di ritardare la disattivazione del relè, quando il sensore di condotta candeletta durante il ciclo di riempimento rileva l’improvvisa mancanza d’acqua. Il trimmer del ritardo è tarabile da 0-240 sec. e il suo intervento è segnalato dal led Load lampeggiante veloce. Questa funzione risulta di vitale importanza per creare degli inneschi sicuri. Degna di nota è anche la funzione di inversione o perdita sonde, segnalata dallo spegnimento pompa e dal lampeggio lento del led Load, dopo il corretto ripristino dell’impianto la RL3 riarma il sistema dopo 10 secondi.. Infine è importante evidenziare che la tensioneinviata alle sonde 12Vac con sinusoide intera, non permette l’elettrolisi dei metalli allungandone la vita.
| Caratteristica | Descrizione |
|---|---|
| Tipo | Elettrosonda RL3 |
| Codice | 3002 |
| Alimentazione | 230 Vac 50 Hz |
| Tensione degli elettrodi | 12 Vac |
| Consumo | 50 mA |
| Sensibilità sonde | 0-50 Khom registrata dal micro |
| Relè di uscita | 10A a 230 Vac |
| Protezione per inversione elettrodi | per sonda di minimo e massimo |
| Ritardo disattivazione relè | regolabile da trimmer 0-240 sec. |
