CARATTERISTICHE TECNICHE

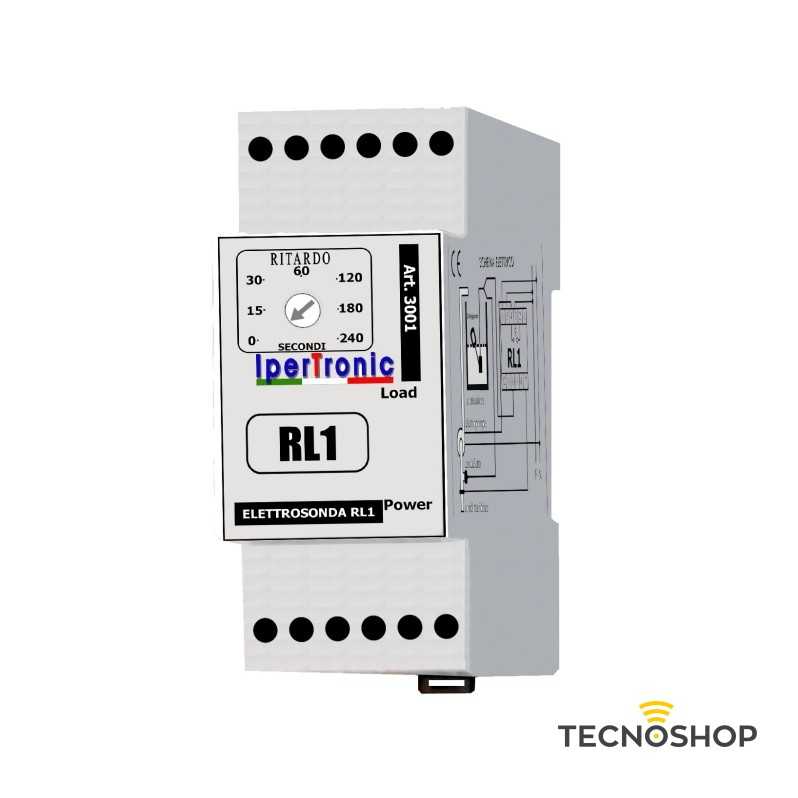

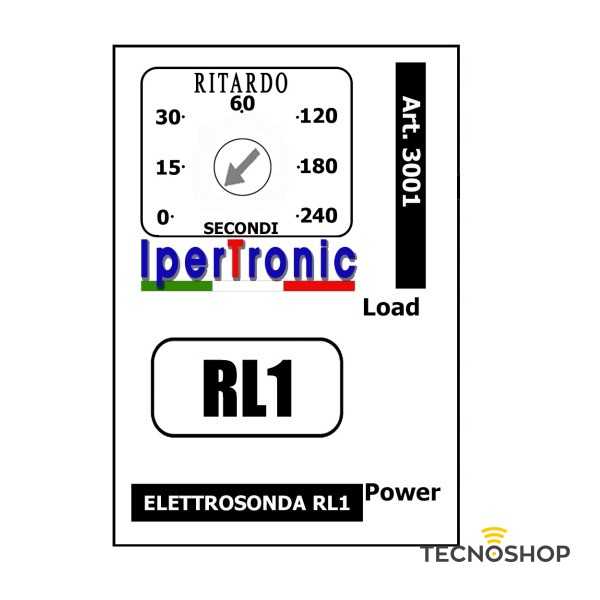

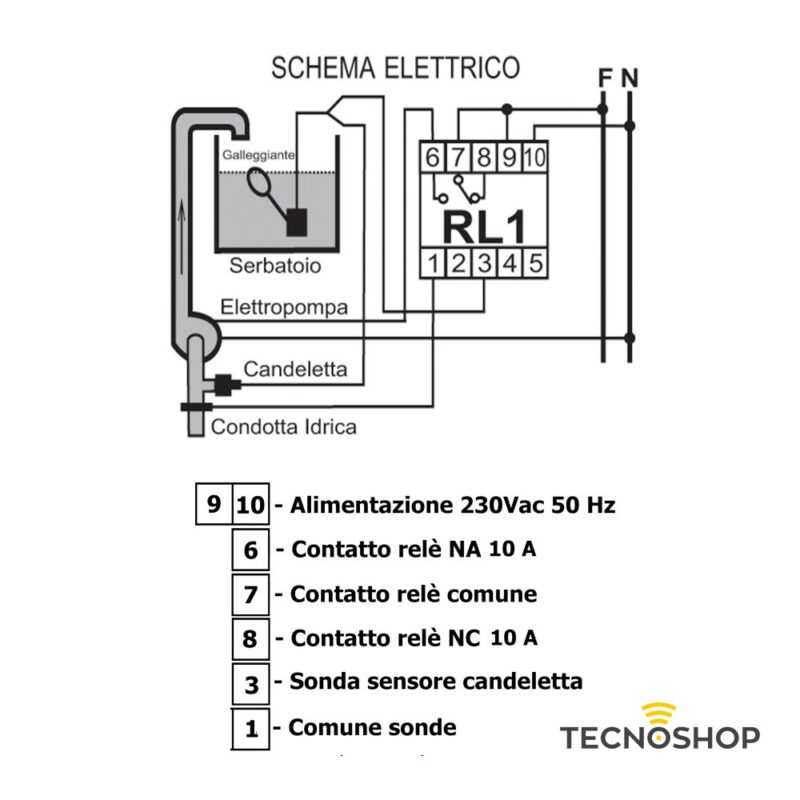

L’elettrosonda RL1 si inserisce nel campo degli strumenti per la regolazione di livello come rivelatore di un singolo stadio attraverso gli ingressi 1 massa- 3 segnale sonda. Quando il segnale viene chiuso a massa dall’arrivo dell’acqua, la RL1 chiude il contatto del relè interno NA 6-7, fino a quando il segnale sonda non risulta libero per la mancanza dell’acqua che ha collegato i due ingressi, a questo punto viene aperto il contatto NA 6-7 e quindi spenta una eventuale pompa o altro utilizzatore. E’ possibile ritardare la disattivazione del relè agendo sul trimmer ritardo con un range da 0 a 240 sec.. Durante il tempo di ritardo il led Load lampeggia velocemente. Successivamente il relè si diseccita e apre il contatto NA 6-7 spegnendo la nostra ipotetica pompa utilizzatore o il led Load. Questo tipo di elettrosonda trova il suo impiego negli impianti dedicati all’approvvigionamento dalla rete idrica esterna collegando in serie al segnale sonda (candeletta) un galleggiante, oppure nelle cantine collegandolo a due elettrodi sul pavimento per allarme allagamento, come segnalatore di pieno.
