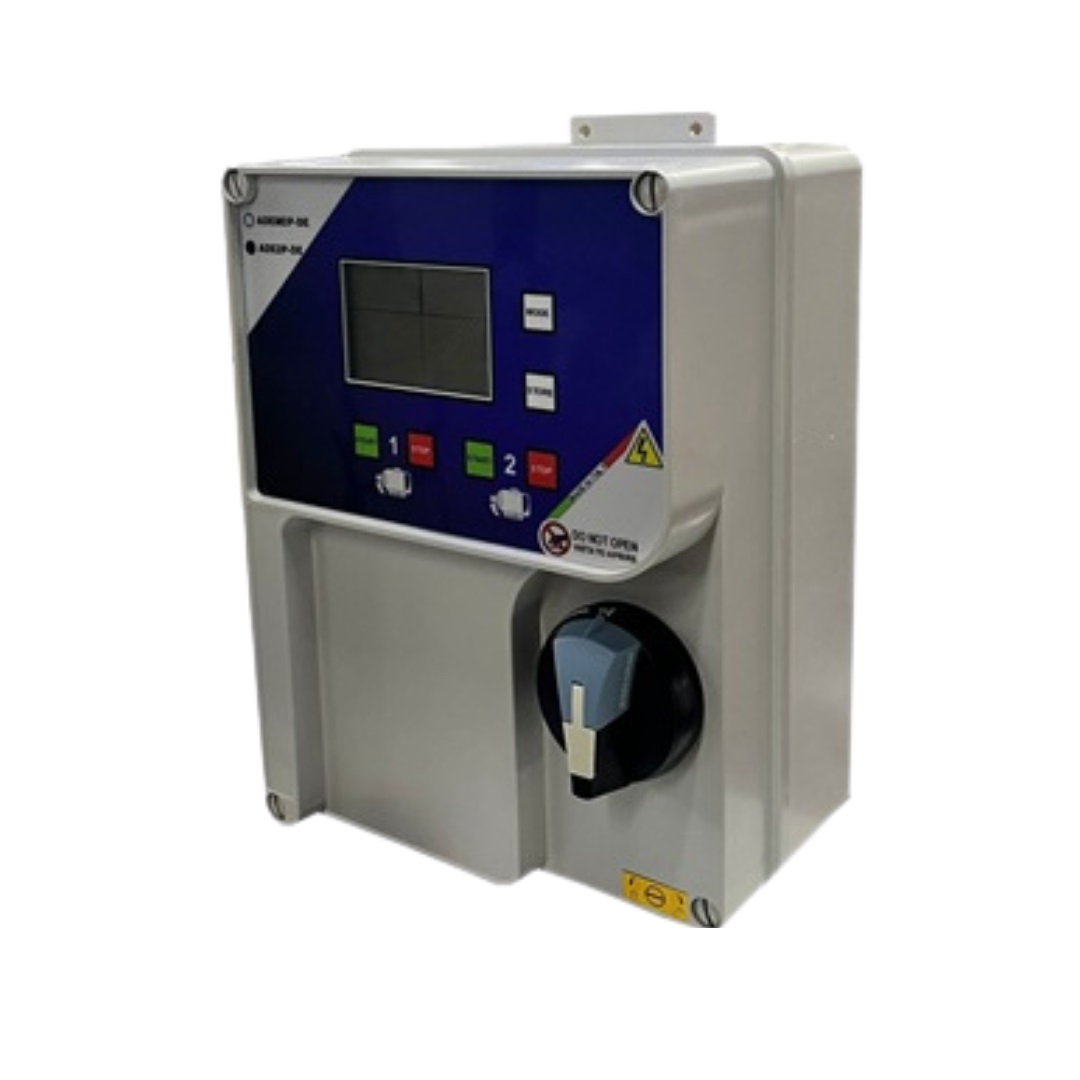

Avviatore diretto trifase elettronico per il comando e la protezione di 2 motori elettrici, con potenza da 5,5 a 11 kW (7,5-15 HP) e campo di corrente da 10 a 25 A.
Alimentazione 400 Vac ±10%, grado di protezione IP55 e temperatura d’impiego da -5 °C a +50 °C.
Completo di 2 contattori, display LCD, sistema di alternanza e sequenza dei motori, modalità AUT/MAN, autoconfigurazione e protezioni contro marcia a secco, sovraccarico, rotore bloccato, tensioni anomale, eccessivi avviamenti e mancanza fase.
| Tipologia | Avviatore diretto trifase elettronico per 2 motori con display LCD |
| Numero motori | 2 |
| Potenza motori compatibili | 5,5-11 kW (7,5-15 HP) |
| Campo di corrente motore | 10-25 A |
| Tensione di alimentazione | 400 Vac ±10% |
| Frequenza di lavoro | 50/60 Hz |
| Grado di protezione | IP55 |
| Temperatura di impiego | -5 °C / +50 °C |
| Contenitore | ABS tipo V0 |
| Sezionatore | Interruttore di manovra-sezionatore con blocco porta |
| Fusibili generali | Inclusi |
| Protezione magnetotermica | Interruttore magnetotermico |
| Contattori | 2 |
| Scheda pannello | Display LCD con rappresentazione grafica delle funzioni del quadro |
| Protezione marcia a secco | Con rilevamento minima corrente |
| Protezione sovraccarico | Sì |
| Protezione rotore bloccato | Sì |
| Protezione tensione minima/massima | Sì |
| Protezione eccessivi avviamenti | Sì |
| Protezione mancanza fase | Sì |
| Ritardo marcia a secco | Impostabile |
| Tempo di ripristino marcia a secco | Impostabile |
| Tempo di ripristino sovraccarico | Impostabile |
| Tempo di ripristino tensione minima/massima | Impostabile |
| Corrente nominale motore | Impostabile da 10 A a 25 A per motore |
| Corrente avvio marcia a secco | Impostabile in percentuale |
| Corrente sovraccarico | Impostabile in percentuale |
| Corrente rotore bloccato | Impostabile in percentuale |
| Tensione minima | Impostabile |
| Tensione massima | Impostabile |
| Contatore | Sì |
| Applicazioni selezionabili | Sollevamento acque, pressurizzazione, acque sporche |
| Avvio automatico periodico | Per prevenzione blocco |
| Autoconfigurazione | Sì |
| Alternanza e sequenza | Sistema di alternanza e sequenza dei 2 motori |
| Comandi | 2 tasti Start, 2 tasti Stop, selezione AUT/MAN, taratura automatica |
| Avvisatore acustico | Buzzer |
| Display LCD | Visualizzazione tensione di rete, corrente motore, stato motore, stato livello vasca, stato livello pozzo, allarmi, ore di funzionamento, messaggi relativi al funzionamento del motore e sistema di alternanza e sequenza |
| Memoria allarmi | Ultimi 5 allarmi |
| Accessori inclusi | Pressacavi, staffe di fissaggio e libretto d’istruzioni |
