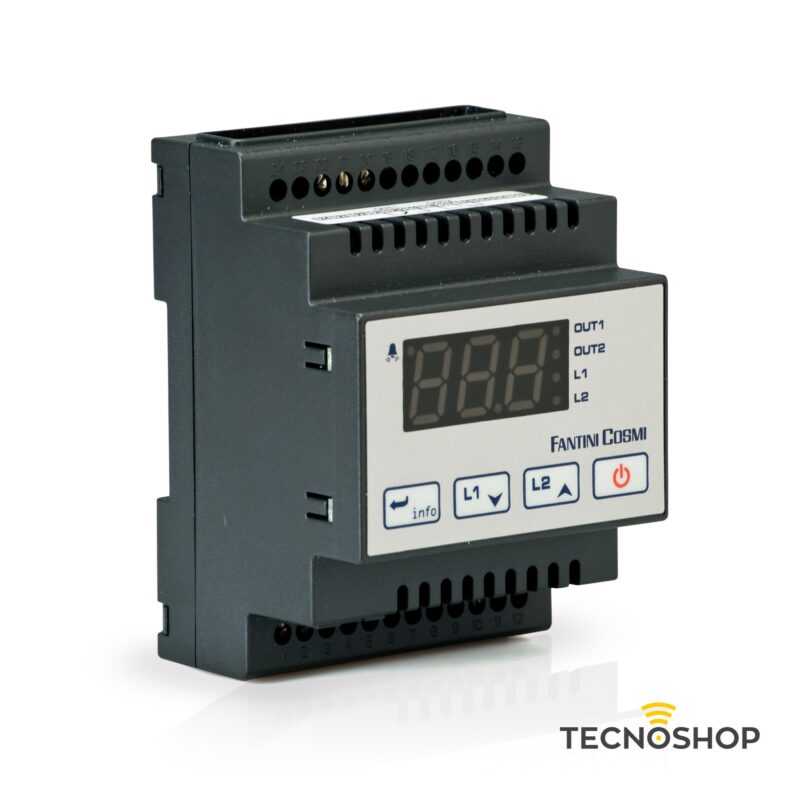

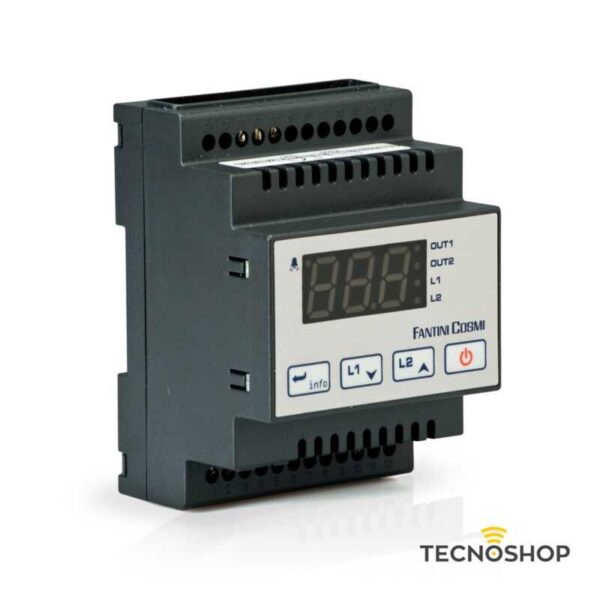

Termostato per barra din per impianti di riscaldamento o refrigerazione a 1 o 2 uscite a 1 sonda.
CARATTERISTICHE GENERALI
- Ingressi: NTC 10k
- Parametri configurabili:
- funzione refrigerazione o riscaldamento assegnando rispettivamente segno positivo o negativo al differenziale o banda proporzionale
- stato ON o OFF dell’uscita in caso di sonda difettosa
- tempo minimo di ON/ OFF dell’uscita indipendente dal valore della temperatura
- allarmi di temperatura assoluti o relativi dell’uscita 2 (solo modelli con due uscite)
- Temperatura di funzionamento: -10°C ÷ 50°C
- Grado di protezione frontale IP40 se correttamente installato a retroquadro
- Tasto ON/OFF sul frontale
- È possibile collegare anche una sonda PTC1000 (LS120, non inclusa) al posto della NTC10K
ACCESSORI
- Cod. LS130: sonda NTC10k, campo scala da -40°C ÷ 105°C, 2 fili
- Cod. LS120: sonda PTC1000, campo scala da -40°C ÷ 105°C, 2 fili.
- Cod. LT312U: trasformatore 230/12V 50-60Hz 3VA
CARATTERISTICHE ELETTRICHE
- Uscita su relè unipolare in deviazione
- Portata contatti 16(4)A 240 Va.c. per ogni uscita
- Consumo 3W
INSTALLAZIONE E FUNZIONAMENTO

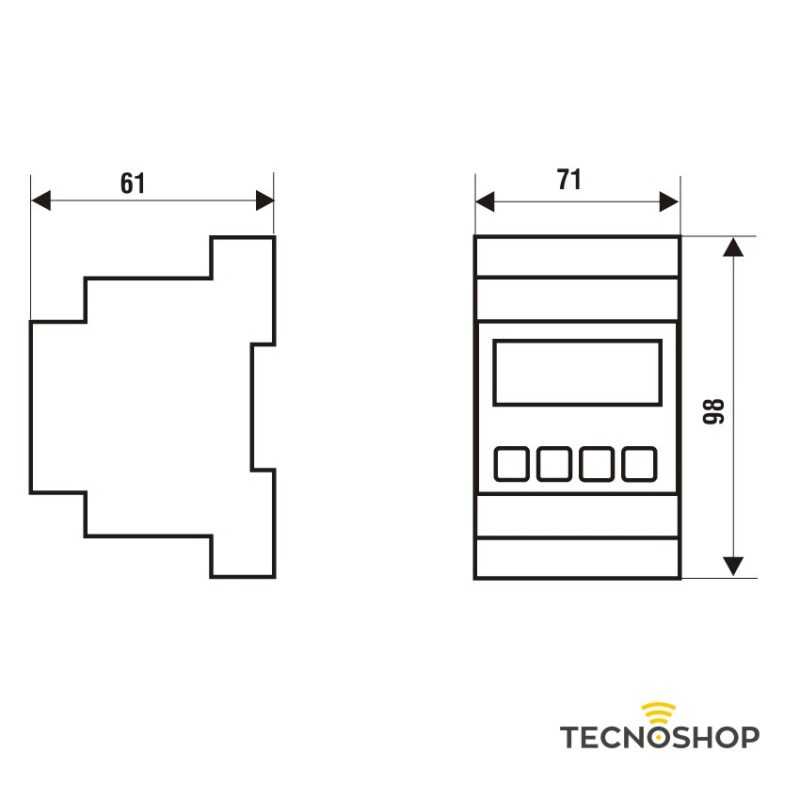

- Montaggio su barra DIN
- Tipo di controllo: può funzionare in modalità ON/OFF oppure PID
- Gestione allarmi di temperatura per l’uscita 2 (solo modelli L03BI2A e L03BM2A)
- Controllo ON/OFF: in modalità ON/OFF l’uscita è ON oppure OFF in funzione della temperatura in ingresso, del setpoint (1SP) e del valore di isteresi (1HY)
- L’isteresi indica l’ampiezza dello scostamento della temperatura del setpoint per riattivare l’uscita
- Controllo PID: in modalità PID l’uscita è ON per una frazione di tempo di ciclo 1CT
- Il tempo di ciclo caratterizza la dinamica del sistema da controllare e influenza l’accuratezza del controllo
