Descrizione

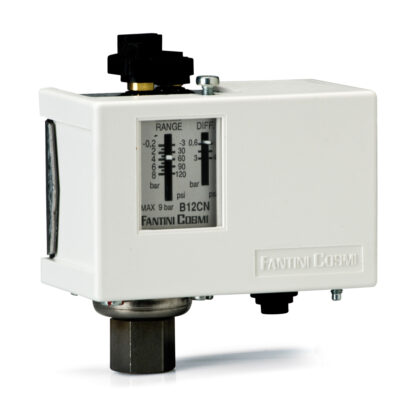

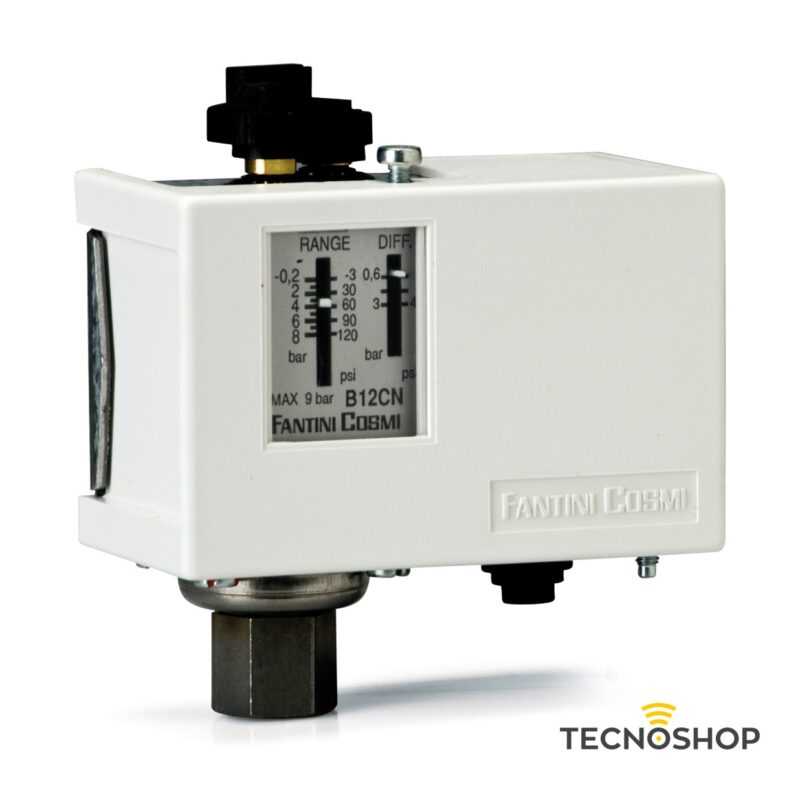

B12CN – Pressostato per il controllo e la regolazione di fluidi e gas non esplosivi.
Adatti per impianti di compressione, in caldaie, serbatoi, autoclavi, in impianti di ventilazione, lubrificazione.
CARATTERISTICHE GENERALI
- Elemento sensibile con membrana inossidabile, saldato a laser
- Telaio metallico
- Coperchio in materiale termoplastico antiurto
- Uscita dei collegamenti con passacavo in PVC
- Differenziale regolabile
- Raccordo G 1/4 femmina (chiave 17 mm)
- Temperatura massima fluido controllato 120°C
- Temperatura ammissibile corpo pressostato -35 ÷ 60°C
- Temperatura di immagazzinaggio e trasporto -35 ÷ 60°C
CARATTERISTICHE ELETTRICHE
- Tensione nominale d’isolamento Ui 415V~
- Corrente nominale di servizio continuativo Ith 16A
INSTALLAZIONE E FUNZIONAMENTO
- Installazione diretta su ramo
- Raccordo all’elemento pressostatico G 1/4
- Nel caso di fluidi con una temperatura superiore alla massima indicata, raccordare il pressostato alla tubazione interponendo un tubetto metallico avvolto a spirale per consentire la dispersione del calore
- Possibilità fissaggio su staffa metallica, tranne per le versioni in custodia stagna
- All’aumento della pressione: apre 1-2 chiude 1-4
- Nel pressostato con blocco e reinserzione manuale a massima pressione, la reinserzione potrà avvenire quando la pressione sarà al di sotto del valore impostato sul differenziale.
SPECIFICHE TECNICHE
CODICE | B12CN |
RIARMO SCALA | automatico |
SCALA | -0,2 ÷ 8 bar |
DIFFERENZIALE | 0,6 ÷ 3 bar |
PRESSIONE MASSIMA ELEMENTO SENSIBILE | 9 bar |
ATTACCO G 1/4 | femmina |
GRADO DI PROTEZIONE | IP40 |
