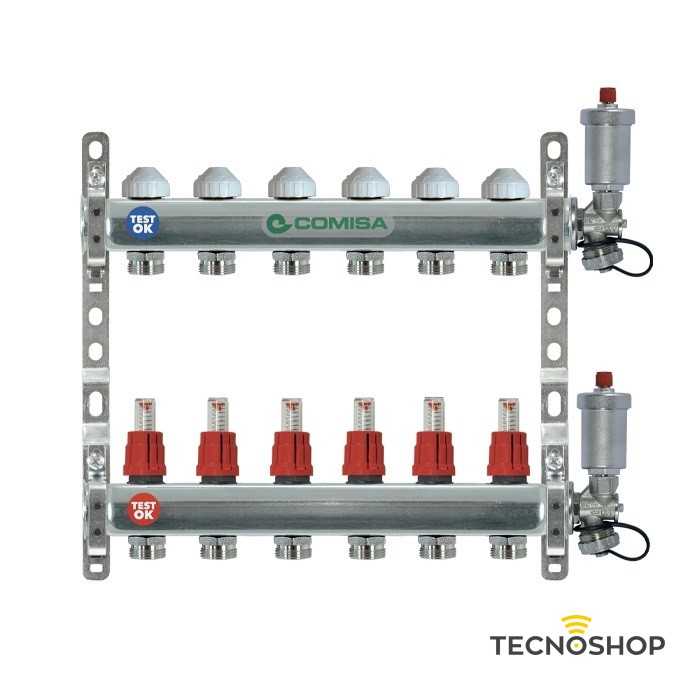

COMISA COLLETTORE DI DISTRIBUZIONE 1″ F 7+7 VIE ATTACCHI 3/4″ EUROCONO

CL0660007030 – Collettore di distribuzione in acciaio inox con barra di mandata inferiore (flussometri + sfiato auto + scarico) 7+7 vie attacchi 3/4″ eurocono.

Inserti compatibili: 8803117

SKU 88.07.145 Categories , ,

259,00

Disponibilità: 3 disponibili

Condividilo con chi vuoi:

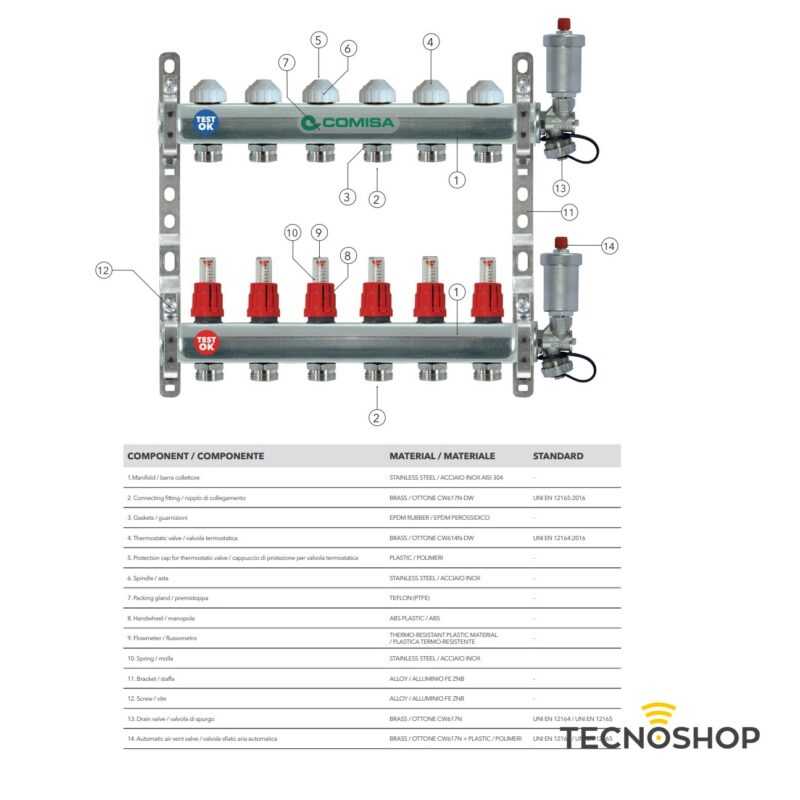

I collettori di distribuzione sono ricavati da barra di acciaio inox AISI 304. I collettori sono assemblati internamente su macchinari automatici e testati al 100% con i relativi accessori montati per avere una assoluta certezza di tenuta.

Le filettature degli attacchi alle colonne principali sono eseguite a norma ISO228. Le tubazioni di derivazione sono collegate per mezzo di raccordi con filettatura 3/4” eurocono montati sul collettore a tenuta con o-ring e incollati per evitare l’eventuale svitamento in caso di smontaggio del raccordo a stringere. Tutta la raccorderia e gli accessori dei collettori sono dotati di tenuta morbida con o-ring e non necessitano di alcun elemento intermedio di sigillatura.

I collettori sono prodotti con finitura nichelata e con interassi laterali da 50 mm – G1”. I collettori sono provvisti di regolazione e bilanciamento, con regolatori e misuratori di portata e danno la possibilità di una immediata verifica del bilanciamento dell’impianto attraverso la lettura della portata. I flussometri consentono inoltre la regolazione e il bilanciamento delle singole derivazioni con memoria di posizione nel caso di chiusura momentanea per operazioni di manutenzione, la regolazione può essere bloccata tramite un coperchio d’arresto. Il bicchiere e la molla di misurazione possono essere smontati e puliti con l’impianto in funzione.

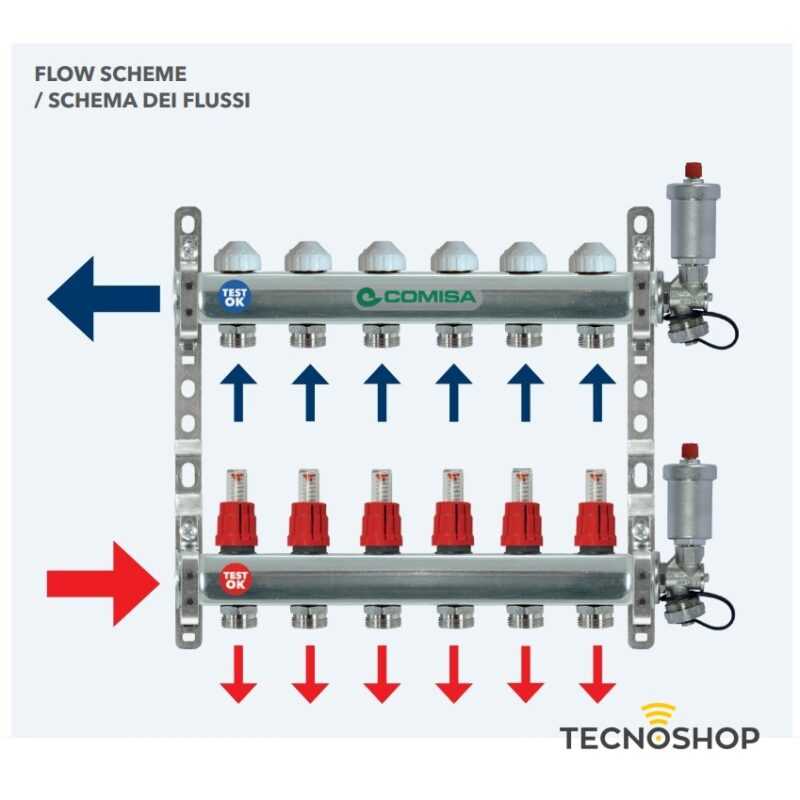

Questo collettore deve essere installato sulla mandata. Il cappuccio di protezione montato sul collettore di ritorno, nei casi in cui ne è previsto l’impiego, serve in primo luogo alla protezione della filettatura e saltuariamente all’intercettazione della derivazione del fluido.

DATI TECNICI

CARATTERISTICHE TECNICHE VALORE
Temperatura massima di esercizio 70° C
Pressione massima differenziale 1 bar
Pressione massima di esercizio con flussimetro 6 bar
Pressione massima per collaudo impianto 10 bar
Campo di regolazione dei flussometri 0.5 ÷ 5 l/min
Precisione di misurazione flussometri ± 10%
Fluidi d’impiego acqua conforme UNI 8065:2019
miscele acqua-glicole (30% max)

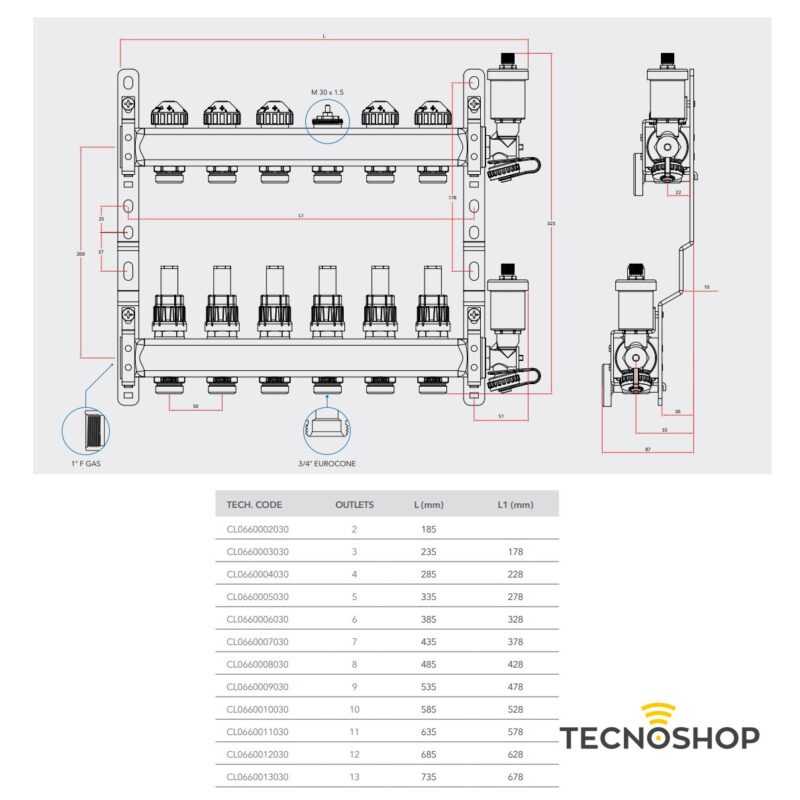

Interasse 50 mm
Coppia di serraggio consigliata 40 Nm
CARATTERISTICHE TECNICHE CON COMANDO ELETTROTERMICO VALORE
Temperatura di esercizio del fluido 0°C ÷ 100°C
Temperatura ambiente di esercizio 0°C ÷ 60°C
Massima umidità relativa (senza condensazione) 80%
Peso 8 kg
Dimensioni 60 × 60 × 35 cm
