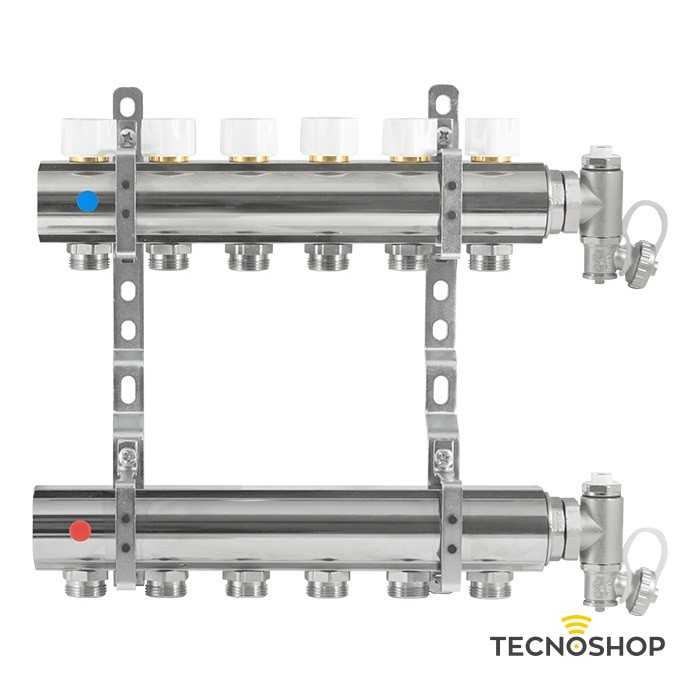

Il kit fan coil è stato realizzato specificatamente per gli impianti di climatizzazione, per la distribuzione di fluidi termovettori caldi o refrigerati. Trovano particolarmente utilizzo con i fan coil, con tubazioni multistrato di alimentazione con ø 16x2mm, 20x2mm e novità assoluta 26x3mm. Viene proposto in abbinamento ad una coibentazione, per i soli collettori, preformata che ne facilità l’installazione in circuiti refrigerati: curare particolarmente la coibentazione di tutti i componenti utilizzati nel kit fan coil. Il collettore di ritorno è provvisto di valvole di intercettazione manuali, mediante le quali la portata ai singoli circuiti può essere esclusa. Esse sono inoltre predisposte per l’applicazione di un comando elettrotermico che permette di intercettare ogni singolo terminale al variare del carico termico e della temperatura in ambiente. L’organo di tenuta sullo stelo dei collettori con valvole incorporate, predisposte per la regolazione elettrotermica, è ispezionabile e sostituibile anche con impianto in funzione. Il cappuccio di protezione, nei casi in cui ne è previsto l’impiego, serve in primo luogo alla protezione della filettatura e saltuariamente all’intercettazione della derivazione del fluido.
Ampia possibilità di configurare il kit fan coil mediante i numerosi pezzi speciali e componenti. Sono disponibili modelli da 2 a 13 uscite con attacchi principali da 1”1/4, e attacchi derivati da 3/4” Eurocono.
I collettori di distribuzione sono ricavati da barra d’ottone trafilato con profilo speciale in CW617N alla quale viene effettuato un trattamento termico di distensione. I collettori sono lavorati e assemblati internamente su macchinari automatici e testati al 100% con i relativi accessori montati per avere una assoluta certezza di tenuta. Le filettature degli attacchi alle colonne principali sono eseguite a norma ISO228. Le tubazioni di derivazione sono collegate per mezzo di raccordi montati sul collettore a tenuta con o-ring e incollati per evitare l’eventuale svitamento in caso di smontaggio del raccordo a stringere. Tutta la raccorderia e gli accessori dei collettori sono dotati di tenuta morbida con o-ring e non necessitano di alcun elemento intermedio di sigillatura.
- CARATTERISTICHE TECNICHE:
- Pressione massima di esercizio: 10 bar
- Pressione massima differenziale: 1 bar
- Temperatura massima di esercizio: 120°C
- CARATTERISTICHE COIBENTAZIONE:
- Densità: 33 Kg/m3
- Conducibilità termica: 0.038 W/(m.K)
- Coefficiente resistenza diffusione vapore: > 1300
- Reazione al fuoco: classe 1
- CARATTERISTICHE TECNICHE CON COMANDO ELETTROTERMICO:
- Temperatura del fluido: 0°C ÷ 100°C
- Temperatura ambiente di esercizio: 0°C ÷ 60°C
- Fluidi d’impiego: acqua conforme UNI 8065:2019 – acqua potabile – miscele acqua-glicole (30% max)
- Coppia di serraggio consigliata: 40 Nm
- Coppia di serraggio massima: 60 Nm
- Interasse: 50 mm
