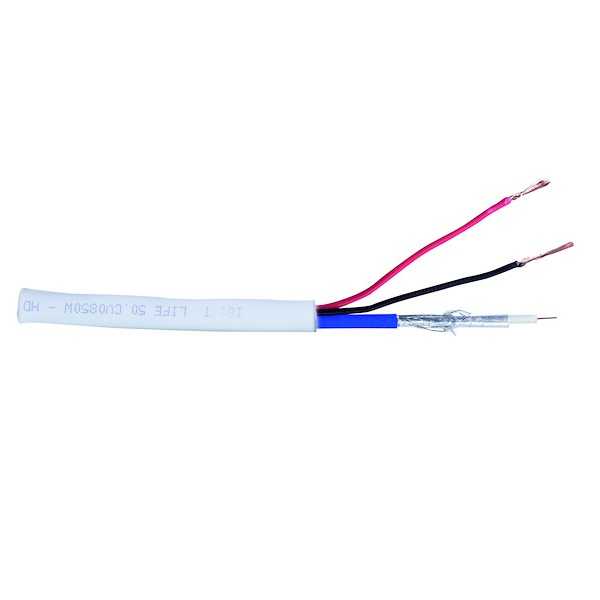

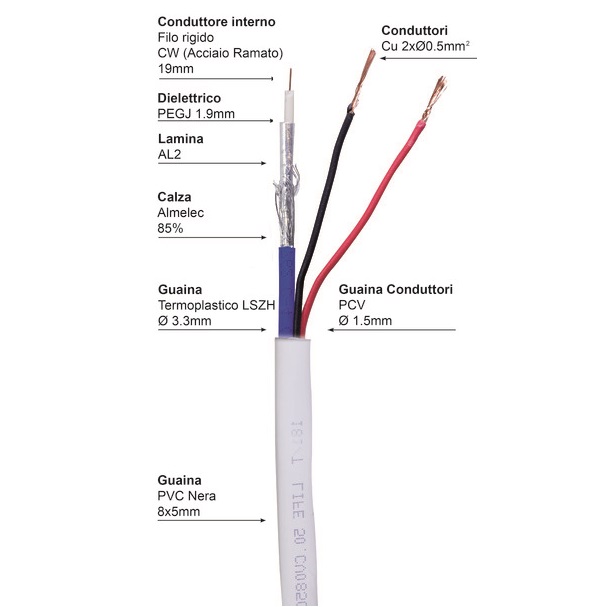

Il cavo è composto da un’anima rigida interna in acciaio ramato conducente il segnale, da un dielettrico che garantisce l’isolamento tra il centro del conduttore e due schermature in alluminio che aiutano a bloccare le interferenze. Esternamente è ricoperto con una guaina in PVC bianco flessibile, per un’agevole posa in opera.
Per la terminazione si utilizzano in genere connettori BNC maschio a crimpare direttamente inseribili in telecamere, monitor, DVR, ecc
|
Dati generali |
|
|---|---|
|
Categoria |
CAVI COASSIALI |
|
Descrizione |

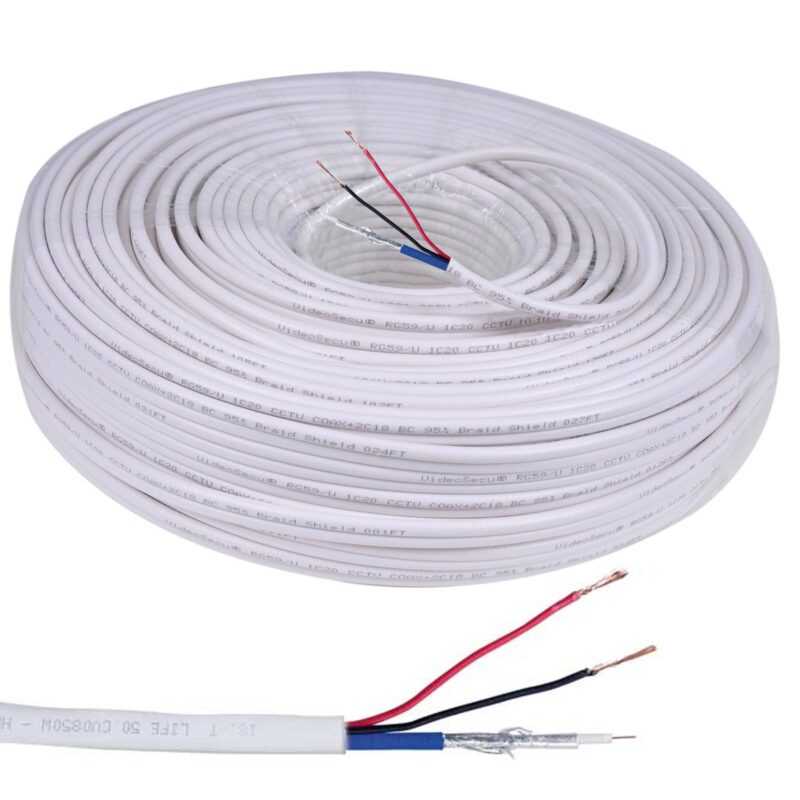

Cavo coassiale per CCTV Tipo Mini RG59 |
|
Tipologia cavo |
RG59 MINI |
|
Diametro esterno |
8x5mm |
|
Made in |
Made in Italy |
|
Dati elettrici e meccanici |
|
|
Attenuazione |
su 100m 1 MHz 2.0dB 3 MHz 3.2dB 5 MHz 3.8dB 10 MHz 5.1db 50 MHz 12.0db |
|
Impedenza |
75 Ohm |
|
Poli |
1 + 2 Alimentazione CU 2×0,5mm^2 |
|
Temperatura di esercizio |
-20°C~+85°C |
|
Isolamento |
C-4 (U0=400V) ISOLAM. GUAINA SPARK TEST 2,5 kV |
|
Resistenza conduttore |
Interno 320 Ohm/Km Esterno 39 Ohm/Km |
|
Capacità cavo |
53 ± 2 pF/m |
|
Velocità di propagazione |
0.85 |
|
Diametro cavo |
3,3mm |
|
Dati fisici |
|
|
Tipologia conduttore interno |
Filo rigido |
|
Materiale del conduttore |
CW (acciaio ramato) |
|
Dimensione conduttore interno |
ø0.41 mm |
|
Dielettrico |
PEGJ 1,9 mm |
|
Tipo Schermatura |
Calza + Lamina |
|
Materiale Lamina |
AL2 |
|
Materiale Calza |
Almelec |
|
Copertura calza |
0.85 |
|
Colore Guaina esterna |
Bianca |
|
Guaina |
PVC Antifiamma Termoplastico LSZH (LOW SMOKE ZERO HALOGEN) |
|

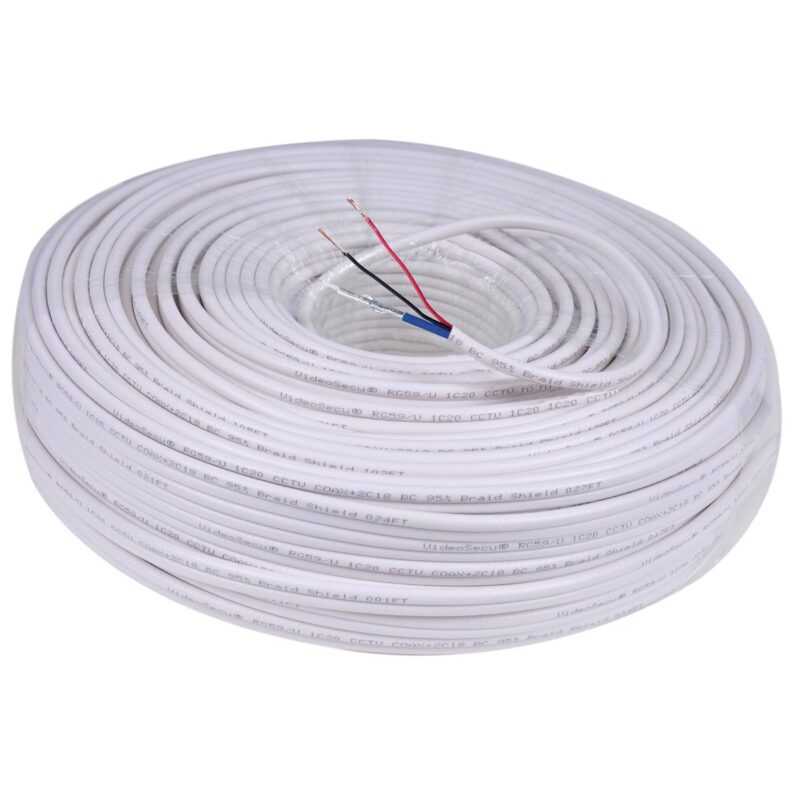

Lunghezza cavo |
100m |
|
Peso |
5Kg/100m |
|
Altri dati |
|
|
Norme cavo |
EN 501 17 CEI 46-1 IEC 754-2 CEI-UNEL 36762 |
|
Classe cavo |
Eca |
