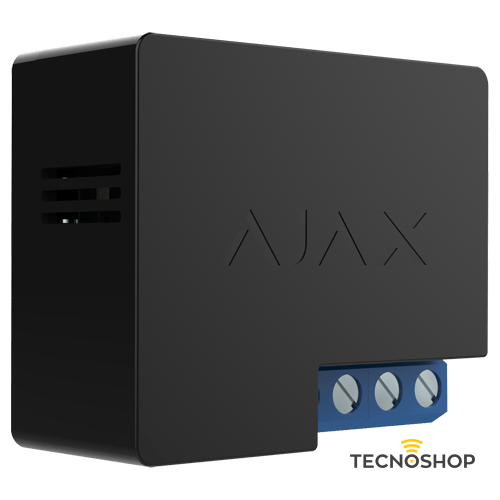

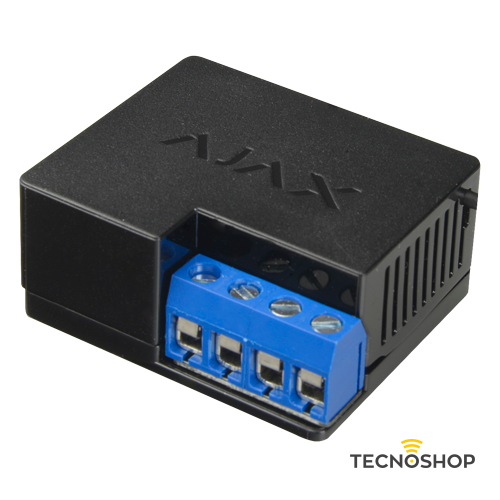

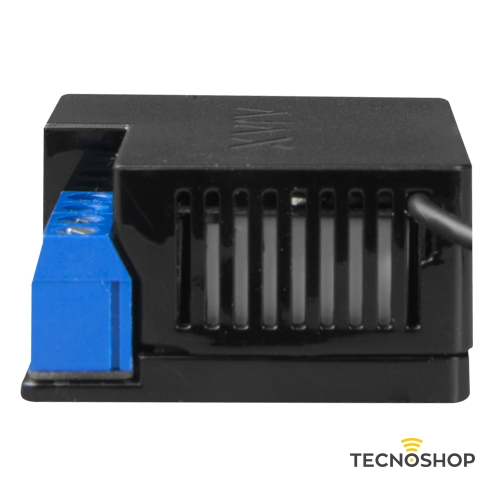

Relay è un relè con contatto pulito a potenziale zero, per il controllo da remoto dell’alimentazione. Il relè è dotato di un contatto pulito e non è collegato galvanicamente al circuito di alimentazione del dispositivo. Ciò consente di utilizzare Relay sia nelle reti elettriche domestiche che in quelle a bassa tensione. Il dispositivo è dotato di due tipi di protezione: da sovratensione e da surriscaldamento.
Relay consente di controllare l’alimentazione degli apparecchi elettrici collegati al circuito tramite l’applicazione Ajax, gli scenari di automazione, il pulsante Funzione del relè, o utilizzando il pulsante Button.
Relay si collega al sistema di sicurezza Ajax utilizzando il protocollo radio sicuro Jeweller. Portata del segnale radio fino a 1000 m in campo aperto. Il dispositivo funziona solamente con i ripetitori del segnale radio e con gli hub Ajax.
INSTALLAZIONE SUPER SEMPLICE!
Il collegamento di Relay all’hub richiede meno di un minuto: è sufficiente scansionare il codice QR con l’app Ajax. Il piccolo dispositivo (39 × 33 × 18 mm) si inserisce facilmente in una scatola di giunzione, un quadro elettrico o un corpo di unità di commutazione con supporto DIN Holder. E l’antenna esterna flessibile garantisce la stabilità della comunicazione.
PRINCIPIO DI FUNZIONAMENTO
Relay è un relè con contatto pulito a potenziale zero, per il controllo da remoto dell’alimentazione. Il relè si installa nel punto di collegamento del circuito elettrico per controllare l’alimentazione dei dispositivi collegati a questo circuito. Il relè può essere comandato grazie al pulsante funzione presente sul corpo del dispositivo (premendolo per 2 secondi), dall’applicazione Ajax, con il pulsante Button, o anche impostando scenari di automazione.
Relay è alimentato da una fonte di alimentazione continua di 7-24 V?. Tensioni di alimentazione consigliate: 12 V e 24 V.
Relay ha un contatto pulito a potenziale zero. Il contatto pulito non è collegato galvanicamente al circuito di alimentazione del dispositivo: può essere utilizzato in reti a bassa tensione e domestiche. Ad esempio, si può utilizzare come un pulsante, un interruttore a levetta o può controllare valvole di chiusura dell’acqua, serrature elettromagnetiche, sistemi di irrigazione, cancelli, sbarre che si chiudono e aprono e altri sistemi.
Relay commuta solo un polo del circuito elettrico. Il secondo polo resta collegato. Il relè funziona solo in modalità bistabile o a impulsi. Quando funziona in modalità a impulsi, è possibile impostare la durata degli impulsi: da 0,5 a 255 secondi. La modalità di funzionamento è specificata da un utente o da un PRO con diritti di amministratore nelle applicazioni Ajax.
Un utente o un PRO con diritti di amministratore può anche impostare lo stato normale dei contatti del relè:
Normalmente chiuso — il relè interrompe l’alimentazione quando viene attivato e riprende l’erogazione quando viene disattivato.
Normalmente aperto — il relè eroga l’alimentazione quando viene attivato e la interrompe quando viene disattivato.
Il relè misura i valori della tensione di alimentazione. Questi dati, così come altri parametri di funzionamento del relè, sono disponibili negli Stati del dispositivo. La frequenza con cui si aggiornano gli stati del relè dipende dalle impostazioni di Jeweller o Jeweller/Fibra, per impostazione predefinita 36 secondi.
