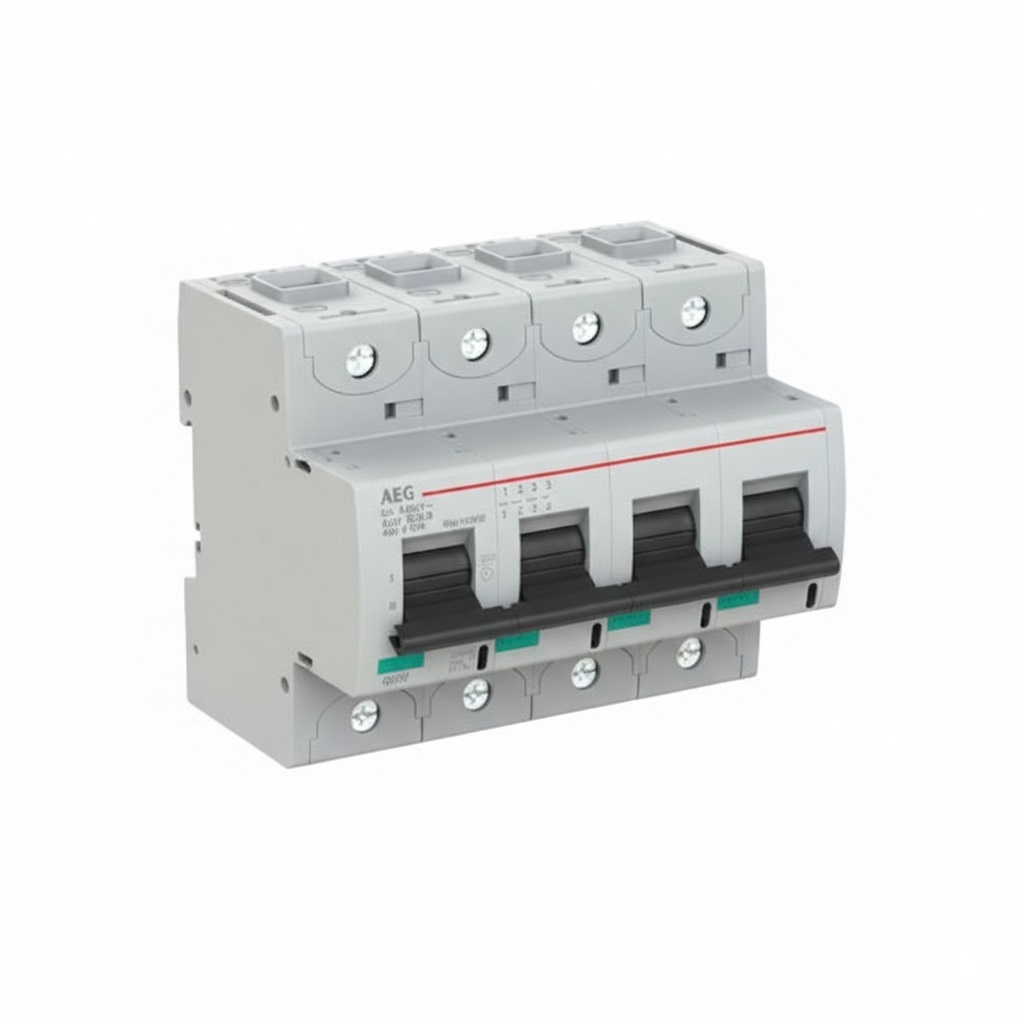

Interruttore magnetotermico AEG a 4 poli con corrente nominale di 125 A e curva di intervento C (5–10 In), progettato per applicazioni industriali e quadri di distribuzione ad alta potenza.
Offre elevata capacità di interruzione fino a 50 kA secondo EN 60947-2 e 15 kA secondo EN 60898-1. Supporta tensioni fino a 240/415 V AC e 500 V DC, con tensione di isolamento di 690 V. Dotato di 6 moduli, potenza dissipata 28,2 W e terminali fino a 70 mm², è idoneo al sezionamento secondo EN 60947-2.
Affidabile anche in condizioni gravose (-25/+60 °C), installabile in qualsiasi posizione.
| Caratteristica | Valore |
|---|---|
| Corrente nominale (Ie) | 125 A |
| Numero poli | 4 |
| Curva di intervento | C (5 – 10 In) |
| Capacità di rottura EN60947-2 a 400V | 50 kA |
| Capacità di rottura EN60898-1 Icn | 15 kA (230/400V) |
| Norma | EN60947-2, EN60898 |
| Numero moduli | 6 |
| Potenza dissipata | 28,2 W |
| Tensione nominale Ue AC | 240/415 V |
| Tensione di impiego min-max AC | 12/440 V |
| Frequenza | 50/60 Hz |
| Tensione nominale Ue DC | 500 V |
| Tensione di impiego max DC | 500 V |
| Tensione di isolamento Ui | 690 V |
| Capacità terminali | 70 mm² |
| Adatto al sezionamento EN 60947-2 | SI |
| Coppia di serraggio | 3,5 Nm |
| Temperatura di impiego | -25/+60 °C |
| Temperatura di stoccaggio | -40/+70 °C |
| Temperatura di riferimento | 30 °C |
| Montaggio | Qualsiasi |
| Stato | Acquistabile |
| Marca | AEG |
